9.12. Вакуумный усилитель

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
Проверка работы
1. Выжмите педаль и запустите двигатель. Если педаль немного опустилась, значит, вакуумный усилитель исправен.
2. Выжмите педаль тормоза несколько раз при включенном двигателе и проверьте, чтобы резерв хода педали тормоза всегда был одним и тем же.
Проверка герметичности
3. Запустите двигатель и заглушите его через пару минут. Медленно выжмите педаль тормоза несколько раз. Ход педали тормоза должен уменьшаться каждый раз.
4. Выжмите педаль тормоза при работающем двигателе, затем заглушите двигатель, не отпуская педаль тормоза. Если педаль не опускается в течение 30 секунд, значит, вакуумный усилитель герметичен.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите главный тормозной цилиндр. Отсоедините вакуумный шланг от усилителя.
2. Отсоедините толкатель усилителя от педали тормоза.
3. Открутите четыре крепежные гайки и снимите усилитель.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка проводится в обратном порядке снятия.
2. Подсоедините вакуумный насос к усилителю и создайте разрежение в 500 мм ртутного столба.
3. Измерьте расстояние от поверхности вакуумного усилителя до толкателя – это расстояние "А".

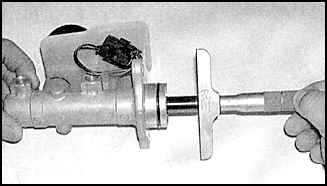

4. Измерьте расстояние от крепежного фланца до конца главного цилиндра – это расстояние "Б".
5. Измерьте расстояние от конца главного цилиндра до углубления в поршне – это расстояние "В".
6. Вычтите значение "В" из значения "Б", вычтите полученное значение из значения "А". Полученный результат является значением зазора толкателя сервоусилителя.
7. Отрегулируйте длину толкателя (1), если необходимо, ослабив контргайку (2) и подкрутив регулятор толкателя.
