9.4. Тормозные накладки дисковых тормозов

Предупреждение

Всегда заменяйте тормозные накладки одновременно на обоих колесах. Соблюдайте меры предосторожности при работе с тормозной пылью, содержащей асбест, который опасен для здоровья.

Замена

ПЕРЕДНИЕ КОЛЕСА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите колпачок бачка с тормозной жидкостью. Снимите колесо. Осмотрите тормозной диск на наличие износа или повреждений.

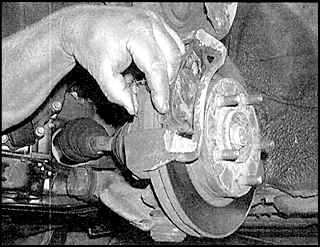

	2. Вдавите поршень вглубь суппорта при помощи струбцины.
	3. Очистите механизм тормоза от пыли и грязи.
	4. Открутите крепежный болт суппорта (указан стрелкой; верхней стрелкой указан болт соединения банджо тормозного шланга).

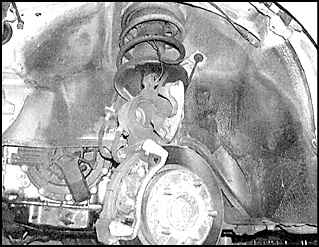

5. Поднимите суппорт (слева) и закрепите суппорт в этом положении при помощи отрезка проволоки (справа).
	6. Снимите противошумовые пружины.
	7. Снимите внешнюю тормозную накладку.
	8. Снимите внутреннюю тормозную накладку.
	9. Снимите крепежные зажимы тормозных накладок.
	10. Замените крепежные зажимы, если они неплотно устанавливаются на крепежный кронштейн суппорта.
	11. Нанесите противошумовую смазку на обратную сторону тормозных накладок.
	12. Установите новую внутреннюю тормозную накладку.
	13. Установите новую внешнюю тормозную накладку.
	14. Установите на место противошумовые пружины.
	15. Очистите палец суппорта и смажьте его высокотемпературной смазкой.
	16. Установите суппорт на тормозной диск и накладки.
	17. Установите крепежный болт и затяните его до требуемого момента затяжки.

ЗАДНИЕ КОЛЕСА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите колпачок бачка с тормозной жидкостью. Снимите колесо. Осмотрите тормозной диск на наличие износа или повреждений.
	2. Снимите зажим с тросика ручного тормоза.
	3. Открутите регулировочную гайку тросика ручного тормоза.
	4. Отсоедините тросик от рычага.

5. Открутите болт (слева) и подкрутите регулировочную шестерню против часовой стрелки, чтобы убрать поршень вглубь суппорта (справа).
	6. Открутите крепежный болт суппорта.
	7. Снимите суппорт с тормозного диска.
	8. Снимите противошумовые пружины.
	9. Снимите внешнюю тормозную накладку.
	10. Снимите внутреннюю тормозную накладку.
	11. Снимите крепления тормозных накладок.
	12. Перед установкой тормозных накладок нанесите на их обратную сторону противошумовую смазку.
13. Установка проводится в обратном порядке снятия.

ПЕРЕДНИЕ И ЗАДНИЕ КОЛЕСА

Установите колеса и опустите автомобиль на землю. Проверьте уровень гидравлической жидкости в бачке тормозной системы и работу тормозной системы.
