9.7. Тормозные колодки барабанных тормозов


Предупреждение

Всегда заменяйте тормозные колодки одновременно на обоих колесах. Соблюдайте меры предосторожности при работе с тормозной пылью, содержащей асбест, который опасен для здоровья.

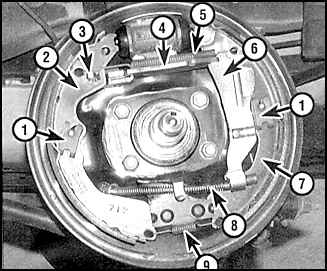

Элементы барабанного тормоза

1. Прижимная пружина

2. Передняя тормозная колодка

3. Регулятор

4. Регулятор ручного тормоза

5. Возвратная пружина

6. Рычаг ручного томоза

7. Задняя тормозная колодка

8. Тросик ручного тормоза

9. Возвратная пружина

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите задние колеса.
2. Снимите тормозной барабан. Если он не снимается, закрутите болт диаметром 8 мм в предусмотренное отверстие, чтобы отжать барабан.
3. Открутите крепежную гайку и снимите ступицу заднего колеса.
4. Очистите механизм тормоза от пыли и грязи.
5. Надавите на прижимную пружину, поверните штифт и снимите пружину.
6. Отсоедините верхнюю возвратную пружину от передней тормозной колодки.
7. Отсоедините регулятор и нижнюю возвратную пружину от передней тормозной колодки.
8. Снимите прижимную пружину задней тормозной колодки.
9. Снимите заднюю тормозную колодку и отсоедините возвратную пружину.
10. Отсоедините пружину регулятора от колодки.
11. Снимите штифты прижимных пружин.
12. Снимите тросик ручного тормоза от рычага на задней тормозной колодке.
13. Смажьте места установки тормозных колодок высокотемпературной смазкой.
14. Освободите крепежный зажим при помощи отвертки.
15. Установите рычаг ручного тормоза на новую колодку.
16. Установите на место штифты прижимных пружин.
17. Подсоедините тросик ручного тормоза к рычагу.
18. Подсоедините возвратную пружину к задней тормозной колодке.
19. Установите заднюю томозную колодку на щиток тормоза.
20. Установите зажим на штифт прижимной пружины.
21. Подсоедините нижнюю возвратную пружину в задней тормозной колодке.
22. Установите переднюю тормозную колодку на место, подсоедините нижнюю возвратную пружину и установите прижимную пружину.
23. Подсоедините верхнюю возвратную пружину к передней тормозной колодке.
24. Подкрутите регулятор ручного тормоза, чтобы уменьшить расстояние между тормозными колодками перед установкой тормозного барабана.
25. Осмотрите тормозной барабан на наличие трещин, царапин и следов износа. Проверьте диаметр тормозного барабана.

26. Установка проводится в обратном порядке снятия.
