12.4. Ручка передней двери
|
|

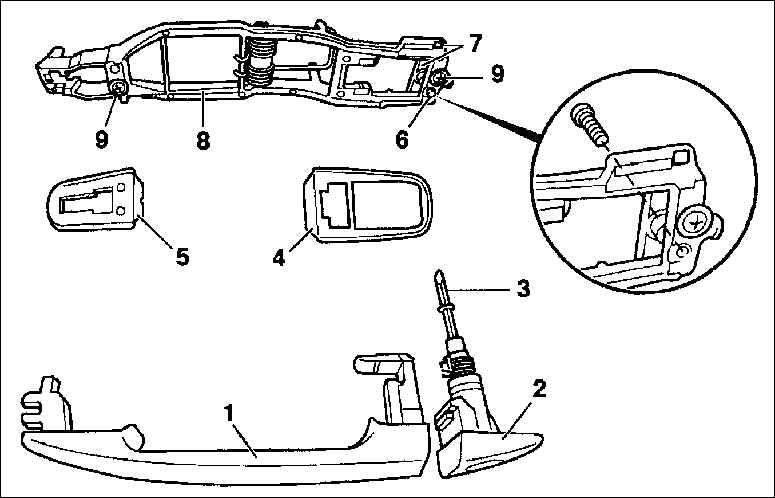

1. Ручка двери
2. Направляющая цилиндра замка
3. Поворотный стержень
4. Прокладка
5. Прокладка |
6. Болт с внутренним шестигранником 4 мм
7. Удерживающая скоба для болта
8. Опорная скоба
9. Винты |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Достаньте уплотнитель двери на высоте дверного
замка паза двери. |
| 2. Открутите примерно на 4 оборота болт с внутренним
шестигранником (6) с помощью 4 мм торцового ключа через отверстие
в двери. Болт с внутренним шестигранником страхуется от выпадания
держателем (7).
|
| 3. Направляющую (2) вытяните сначала назад,
а затем наружу. |
| 4. Вытяните дверную ручку (1) с прокладкой (4)
назад из опорной скобы и снимите. Опорная скоба может быть, в случае
необходимости, снята с внутренней стороны двери, но для этого надо
снять обшивку двери.
|
| 5. Снимите прокладку (5).
|
|
Установка

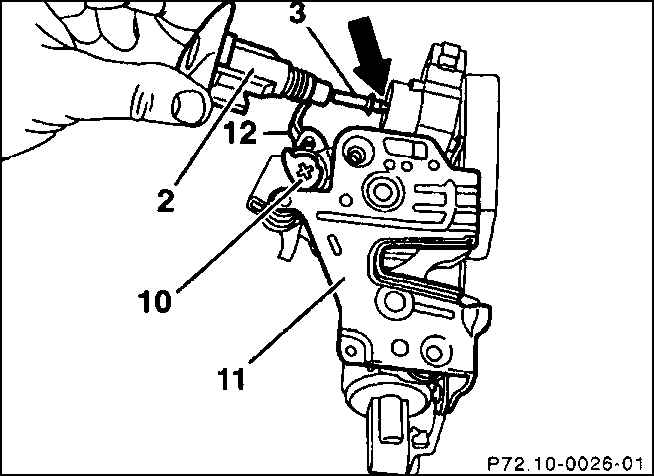

Дверной замок
|
|
2 – направляющая цилиндра замка
3 – поворотный стержень
10 – эксцентриковый регулировочный винт
11 – дверной замок
12 – управляющий рычаг |
|
|

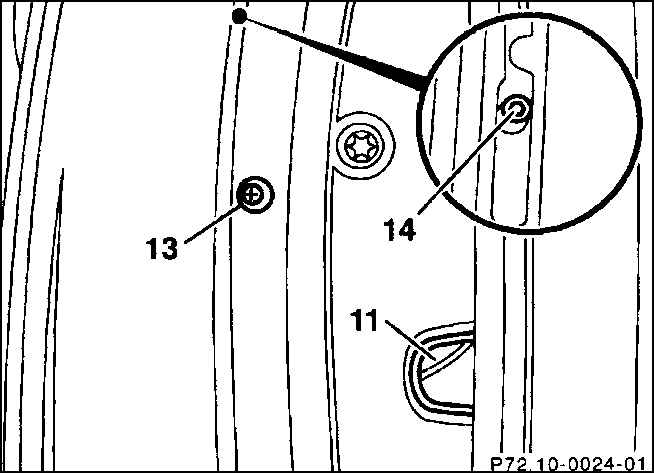

11 – дверной замок
13 – отверстие под эксцентриковый регулировочный винт
14 – отверстие под винт с внутренним шестигранником
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите эксцентриковый регулирующий винт
(10) наружу, благодаря чему легче монтируется дверная ручка. |
| 2. Установите дверную ручку с прокладкой и
при этом введите в управляющий рычаг (12) дверного замка.
|
| 3. Сзади вставьте направляющую цилиндра замка
(2) и также введите поворотный стержень (3) в управление дверным замком.
|
| 4. Закрепите дверной замок болтом с внутренним
шестигранником.
|
| 5. Отрегулируйте с помощью эксцентрикового
винта (10) зазор между ручкой (1) и управляющим рычагом (12) крестообразной
отверткой через отверстие (13) на передней стороне двери. Зазор должен
составлять от 1 до 3 мм.
|
| 6. Вставьте уплотнитель двери и проконтролируйте
работу двери. |
|
|
|
