8.1.11. Контур топлива дизельного двигателя


Предупреждение

При пуске, благодаря дросселированию, из топливной системы удаляется воздух в верхней части фильтра, а также автоматически в насосе форсунок.

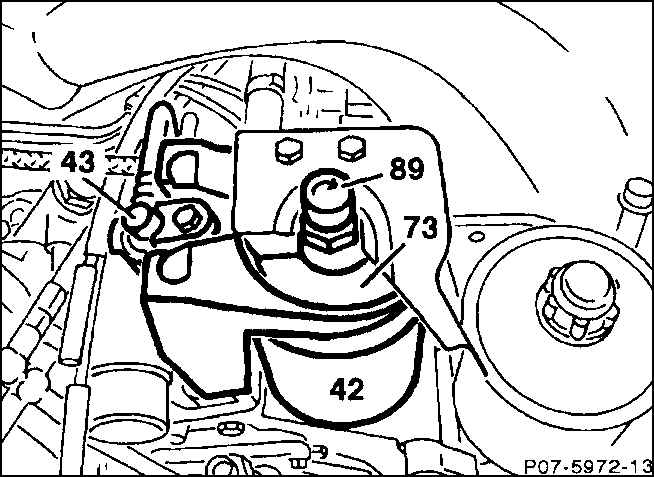

Фильтр грубой очистки топлива (43) вмонтирован в верхней части топливного фильтра.

У двигателя объемом 2,0 л в верхней части топливного фильтра (73) для остановки двигателя установлено стопорное устройство (89), посредством поворота которого прекращается подача топлива.
