8.1.13. Топливный термостатДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ОБЪЕМОМ 2,0 Л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите впускной газопровод. |
2. Отсоедините от аккумуляторной батареи провод
массы.
Предупреждение
 При этом стирается
противоугонный код радио.
|
| 3. Снимите свечу накаливания цилиндра 3. |
| 4. Снимите шланг подачи охлаждающей жидкости
(87), предварительно ослабив и вдвинув назад хомут крепления (87/1). |
| 5. Снимите подводящий топливопровод (88), предварительно
ослабив и сдвинув назад хомут крепления (88/1). |
| 6. Снимите топливопровод (89). Для этого деблокируйте
быстродействующий затвор. |
| 7. Выкрутите болт (13а) на топливном насосе
форсунок. |
| 8. Выкрутите 3 болта (86/1) на держателе. |
| 9. Выкрутите термостат (86). |
| 10. Выкрутите пустотелый болт (86/2). |
| 11. Отожмите от термостата пустотелый
болт. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вдавите пустотелый болт в термостат, при
повреждении замените уплотнительное кольцо круглого сечения. |
| 2. Установите термостат. |
| 3. Вкрутите пустотелый болт. |
| 4. Вкрутите болты (86/1), (13а). |
| 5. Надвиньте топливопровод, при повреждении
замените уплотнительное кольцо круглого сечения. |
| 6. Надвиньте подводящий топливопровод и зафиксируйте
его хомутом. |
| 7. Надвиньте шланг подачи охлаждающей жидкости
и зафиксируйте его хомутом. |
| 8. Установите свечу накаливания цилиндра 3. |
| 9. Установите впускной газопровод. |
| 10. Присоедините к клемме аккумуляторной батареи
провод массы. |
| 11. Установите время на часах. |
| 12. Введите противоугонный код радио. |
| 13. Запустите двигатель и оставьте его вращаться
на холостом ходу. Проверьте герметичность всех соединений. |
| 14. Проверьте уровень охлаждающей жидкости,
при необходимости долейте ее. |
|

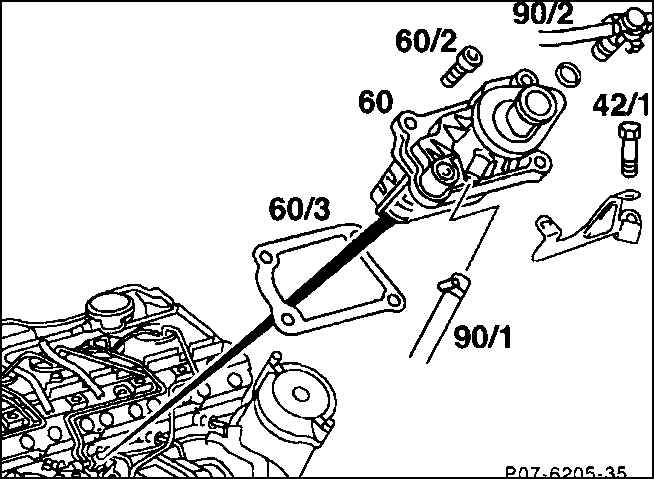

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ОБЪЕМОМ 2,2 / 2,5 Л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите впускной газопровод. |
2. Отсоедините от аккумуляторной батареи провод
массы.
Предупреждение
При этом стирается
противоугонный код радио.
|
| 3. Вкрутите болт (42) на проводном колодце. |
| 4. Снимите топливопровод (90/2). Для этого деблокируйте
быстродействующий затвор. |
| 5. Снимите топливный шланг (90/1), предварительно
ослабив хомут и сдвинув его назад. |
| 6. Выкрутите крепежные болты (60/2). |
| 7. Извлеките топливный теплообменник (60) вместе
с термостатом. Слейте в подходящий сосуд вытекающую охлаждающую жидкость. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите топливный теплообменник вместе
с термостатом и новым уплотнением (60/3) и привинтите с моментом 10
Н.м. (ориентировочное значение). |
| 2. Насадите топливопровод, при повреждении
замените уплотнительное кольцо круглого сечения. |
| 3. Насадите топливный трубопровод и зафиксируйте
его хомутом. |
| 4. Установите впускной газопровод. |
| 5. Присоедините к клемме аккумуляторной батареи
провод массы. |
| 6. Выставьте время на часах. |
| 7. Введите противоугонный код радио. |
| 8. Запустите двигатель и оставьте его вращаться
на холостом ходу. Проверьте герметичность всех соединений. |
| 9. Проверьте уровень охлаждающей жидкости, при
необходимости долейте ее. |
|
|
