11.18. Снятие облицовки блока управления отопителя

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Снимите пепельницу с ящиком для очков.

2. Снимите магнитолу. Для этого воспользуйтесь съемным инструментом.

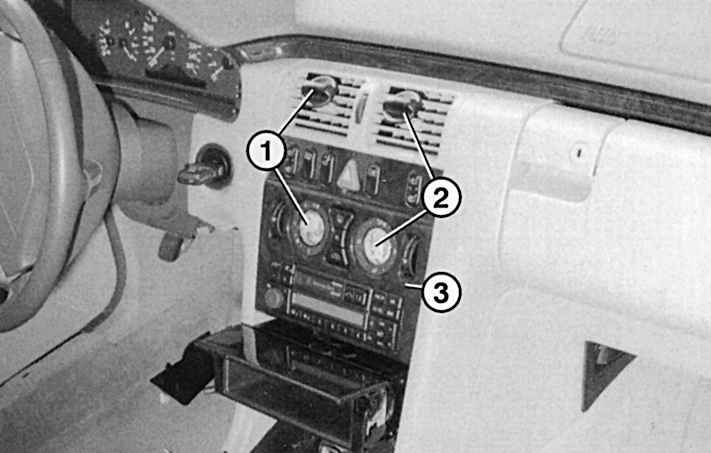

Рис. 10.35. Снятые ручки поворотных регуляторов:1 – регулятор вентилятора с выключателем; 2 – регулятор воздушных потоков; 3 – облицовка блока управления отопителя

3. Стяните ручки поворотных регуляторов (рис. 10.35).

4. Отверните два винта над ящиком для очков.

5. Облицовку приподнимите снизу вперед, пока ее нельзя будет открепить вверху.

6. Выньте из зацепления планку переключателей. При сборке проложите провода сбоку.
