12.4. Снятие облицовки радиатора
|
|

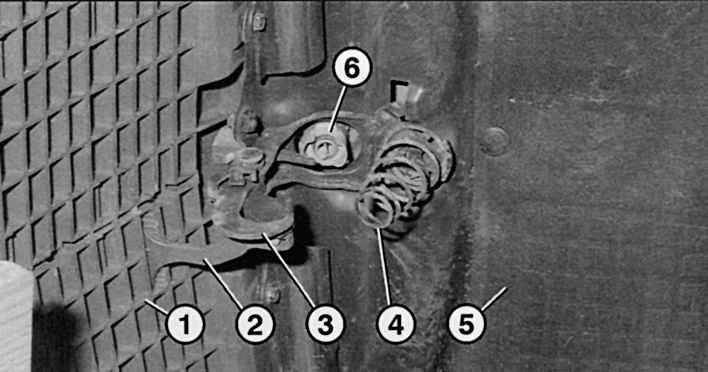

Рис. 11.5. Механизм открывания капота: 1 – облицовка радиатора; 2 – рычаг открывания; 3 – фиксирующий крюк; 4 – пружина открывания капота; 5 – капот; 6 – эмблема «Mercedes»
|
1. Откройте капот и отверните изнутри болты на облицовке 1 ( рис. 11.5) радиатора.
|
|

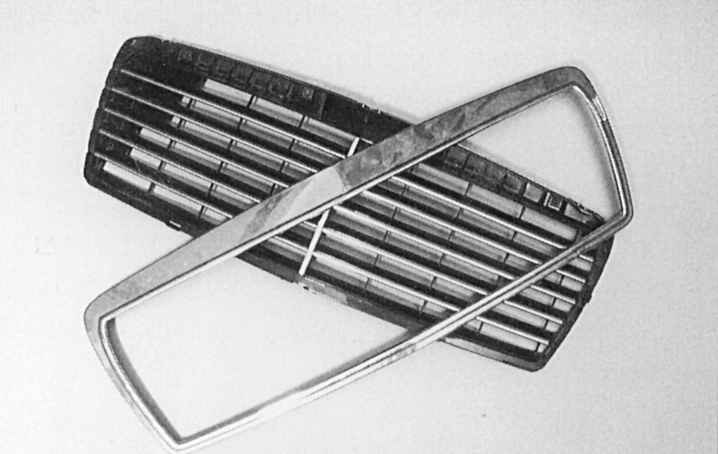

Рис. 11.6. Чтобы вынуть пластиковую внутреннюю решетку из рамки облицовки радиатора, следует открепить по периметру фиксирующие скобы (стрелки)
|
2. Пластиковую решетку можно вынуть из рамки, для чего отожмите фиксирующие скобы ( рис. 11.6).
|
|

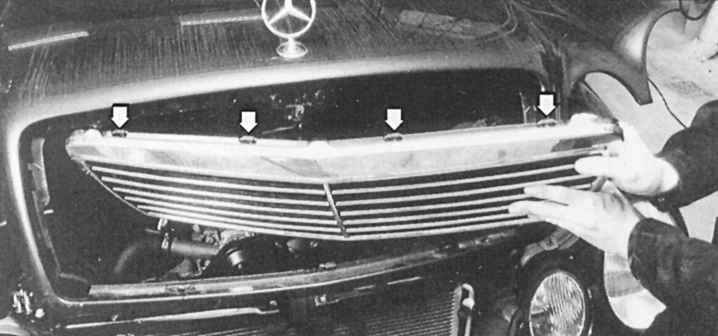

Рис. 11.7. Прокладка должна хорошо подходить к капоту
|
3. При обратной установке облицовки радиатора следите за тем, чтобы прокладка плотно примыкала к капоту ( рис. 11.7).
|
|
