7.7. Валы привода задних колес




Валы привода задних колес, заключенные в общий картер, входят в задний ведущий мост. Они служат для передачи крутящего момента на колеса. При движении автомобиля валы совершают работу вместе с элементами подвески и выравнивают изменяющееся расстояние до колес.

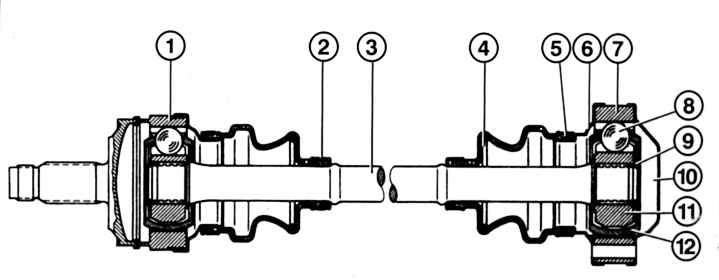

Вал привода заднего колеса в разрезе
Рис. 6.19. Вал привода заднего колеса в разрезе: 1 – кольцо шарнира со стороны колеса; 2, 5 – хомут грязезащитного чехла шарнира; 3 – вал привода заднего колеса; 4 – грязезащитный чехол; 6 – крышка грязезащитного чехла; 7 – кольцо шарнира со стороны дифференциала; 8 – шарик шарнира; 9 – стопорное кольцо; 10 – крышка; 11 – втулка шарнира; 12 – сепаратор шарика шарнира


Конструкция вала привода заднего колеса показана на рис. 6.19.
