9.12. Регулировка стояночного тормоза




Если педаль стояночного тормоза опускается более чем на пять положений (щелчков) и при этом не обеспечивает достаточной блокировки, необходима регулировка. Регулировка проводится с помощью установочной шестерни регулировочного механизма тормозных колодок. Тормозные колодки стояночного тормоза находятся внутри тормозных барабанов.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ
1. Поднимите автомобиль таким образом, чтобы оба задних колеса оказались вывешенными. Зафиксируйте автомобиль.
2. На обоих задних колесах отверните по одному колесному болту (если колеса легкосплавные, то снимите их полностью).

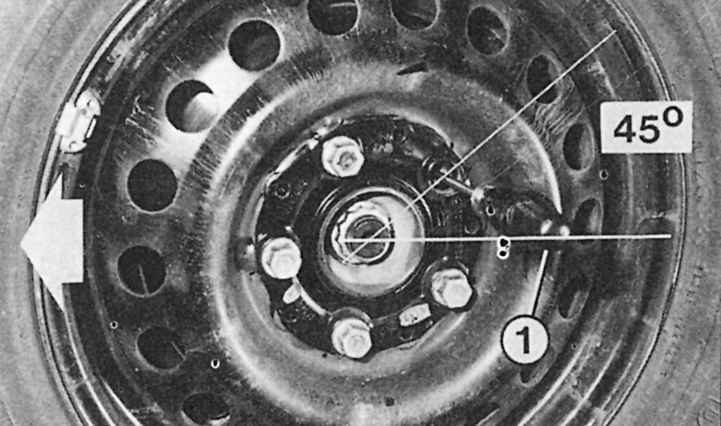

Так можно получить доступ к установочной шестерне тормозного механизма при установленном на автомобиле колесе (1). Выверните колесный болт. Стрелкой показано направление движения автомобиля
Рис. 8.23. Так можно получить доступ к установочной шестерне тормозного механизма при установленном на автомобиле колесе (1). Выверните колесный болт. Стрелкой показано направление движения автомобиля


3. Колесо поверните таким образом, чтобы отверстие от снятого болта крепления расположилось под углом 45° к горизонтальной оси колеса вверх, в сторону задней части автомобиля (рис. 8.23.) Теперь с помощью отвертки (шириной 4–5 мм) можно получить доступ к установочной шестерне.

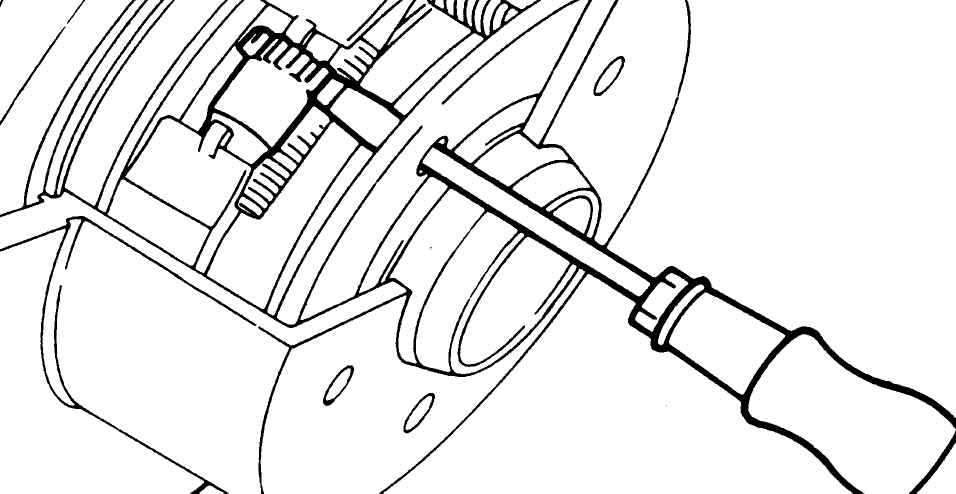

Вставив отвертку в отверстие колесного болта, поворачивайте установочную шестерню регулировочного механизма до блокировки тормозного диска. Затем поворачивайте шестерню в обратную сторону до момента свободного хода тормозного диска
Рис. 8.24. Вставив отвертку в отверстие колесного болта, поворачивайте установочную шестерню регулировочного механизма до блокировки тормозного диска. Затем поворачивайте шестерню в обратную сторону до момента свободного хода тормозного диска


4. Отпустите стояночный тормоз и поворачивайте отверткой установочную шестерню до тех пор, пока заднее колесо не перестанет вращаться. Затем отверните установочную шестерню обратно на 5–6 зубцов (рис. 8.24). Для отворачивания с левой стороны автомобиля необходимо вращать в направлении сверху вниз, а с правой — снизу вверх.
5. Несколько раз нажмите на педаль стояночного тормоза и обратите внимание на длину хода.
6. Проверьте разблокировку задних колес и при необходимости повторите регулировку.
