3.6. Снятие и установка масляного фильтра

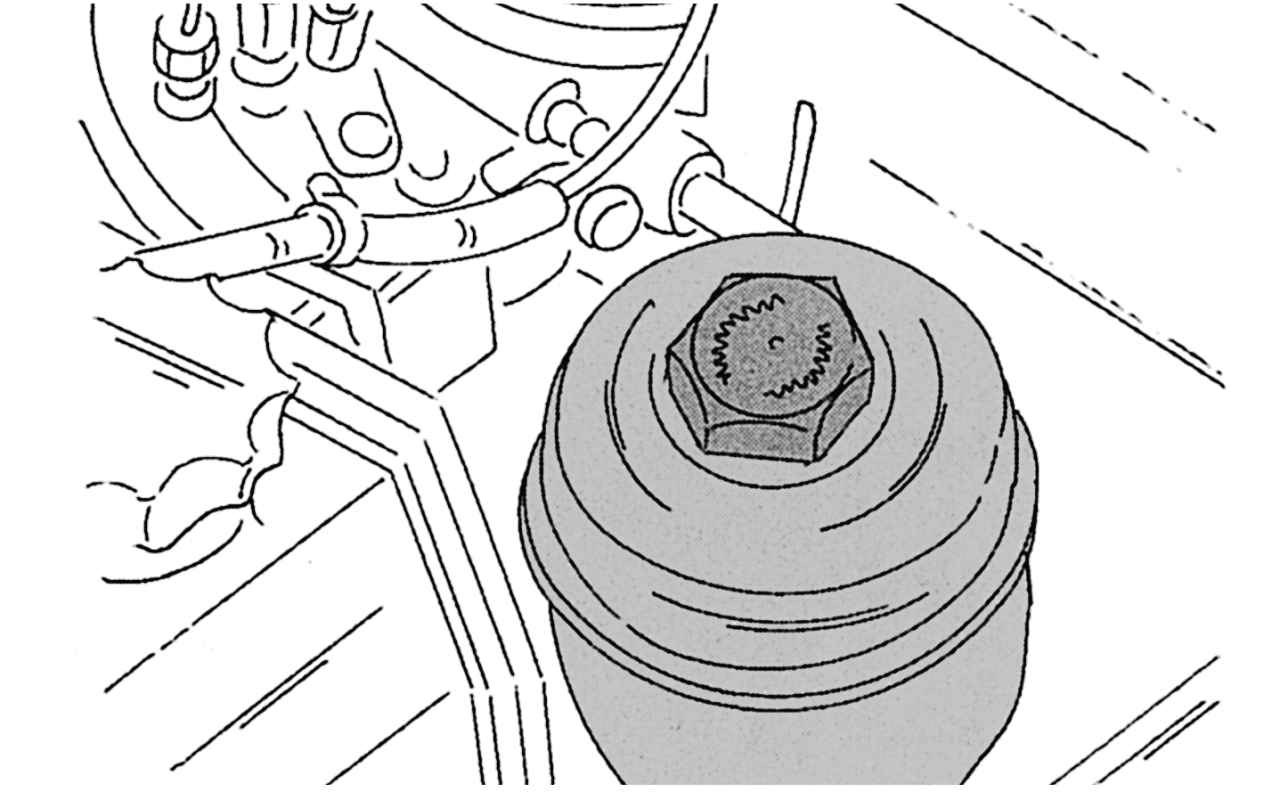

Расположение масляного фильтра на двигателе 2,3 литра
Рис. 128. Расположение масляного фильтра на двигателе 2,3 литра

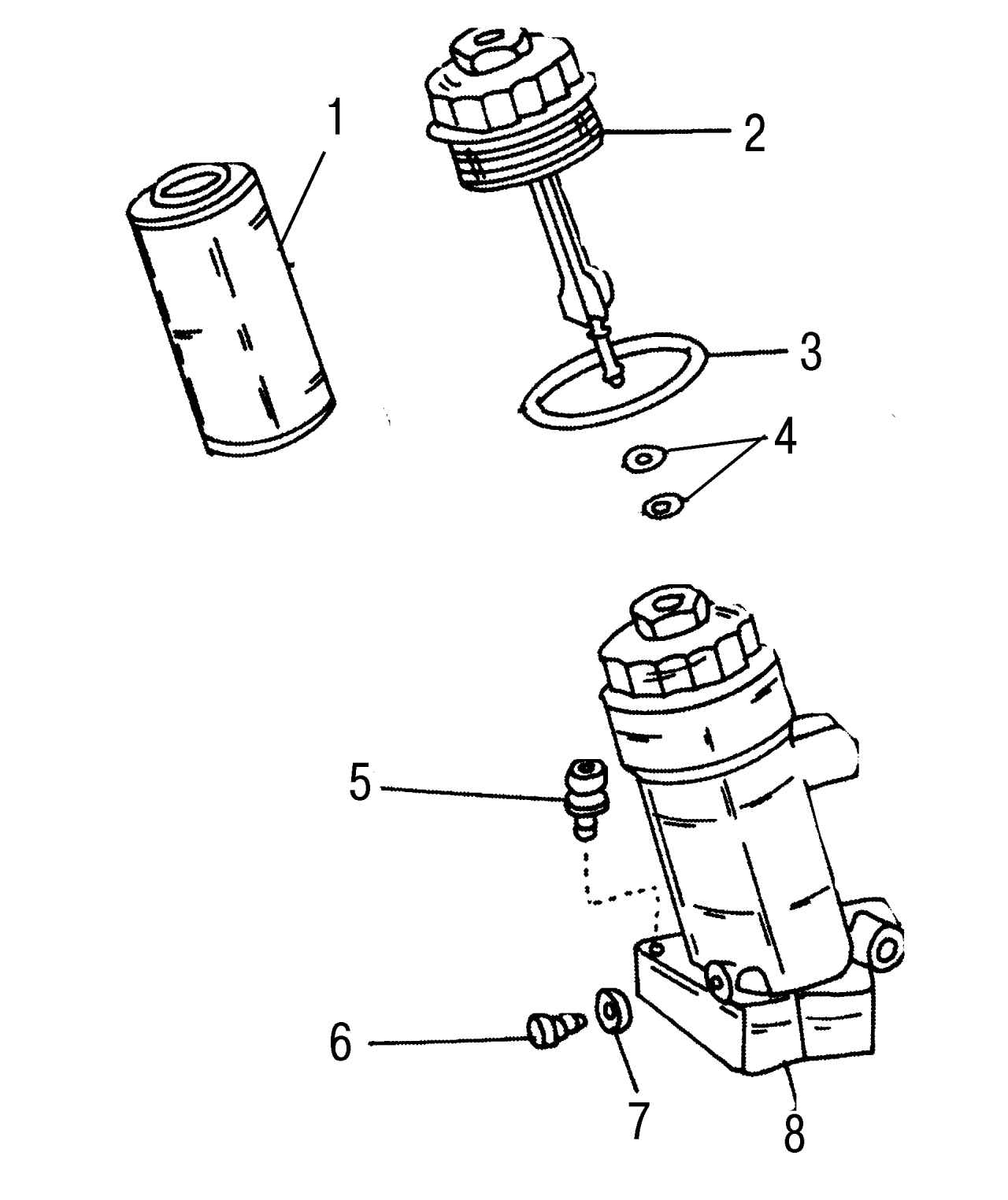

Детали масляного фильтра (двигатель 2,9 л)
Рис. 129. Детали масляного фильтра (двигатель 2,9 л): 1 — фильтрующий элемент; 2 — крышка корпуса фильтра; 3 — уплотнительная прокладка; 4 — уплотнительные кольца масляного фильтра (2 шт.); 5 — болт крепления корпуса фильтра; 6 — болт сливного отверстия; 7 — уплотнительное кольцо; 8 — корпус фильтра




На рис. 128 показано расположение фильтра на двигателе объемом 2,3 л. Устройство фильтра показано на рис. 129. Снятие и установку необходимо выполнять в следующем порядке:
- отвернуть масляный фильтр. Для этого отвернуть винт на крышке в верхней части фильтра (см. рис. 128) и вынуть фильтрующий элемент. Дать слиться маслу в корпус фильтра;
- окончательно вынуть фильтрующий элемент из корпуса и снять прокладку. Снять также маленькие уплотнительные кольца;
- вставить новый фильтрующий элемент с новыми прокладками, завернуть крышку фильтра и затянуть ее. Обратить внимание на правильную установку уплотнительных прокладок;
- проверить уровень масла, если заменялся только фильтрующий элемент. В случае необходимости залить масло в двигатель;
- пустить двигатель и дать ему поработать. После остановки проверить двигатель на отсутствие течей масла.
