5.4. Снятие и установка смесительной камеры

Смесительная камера и впускной коллектор (для двигателя 2, 9 л)

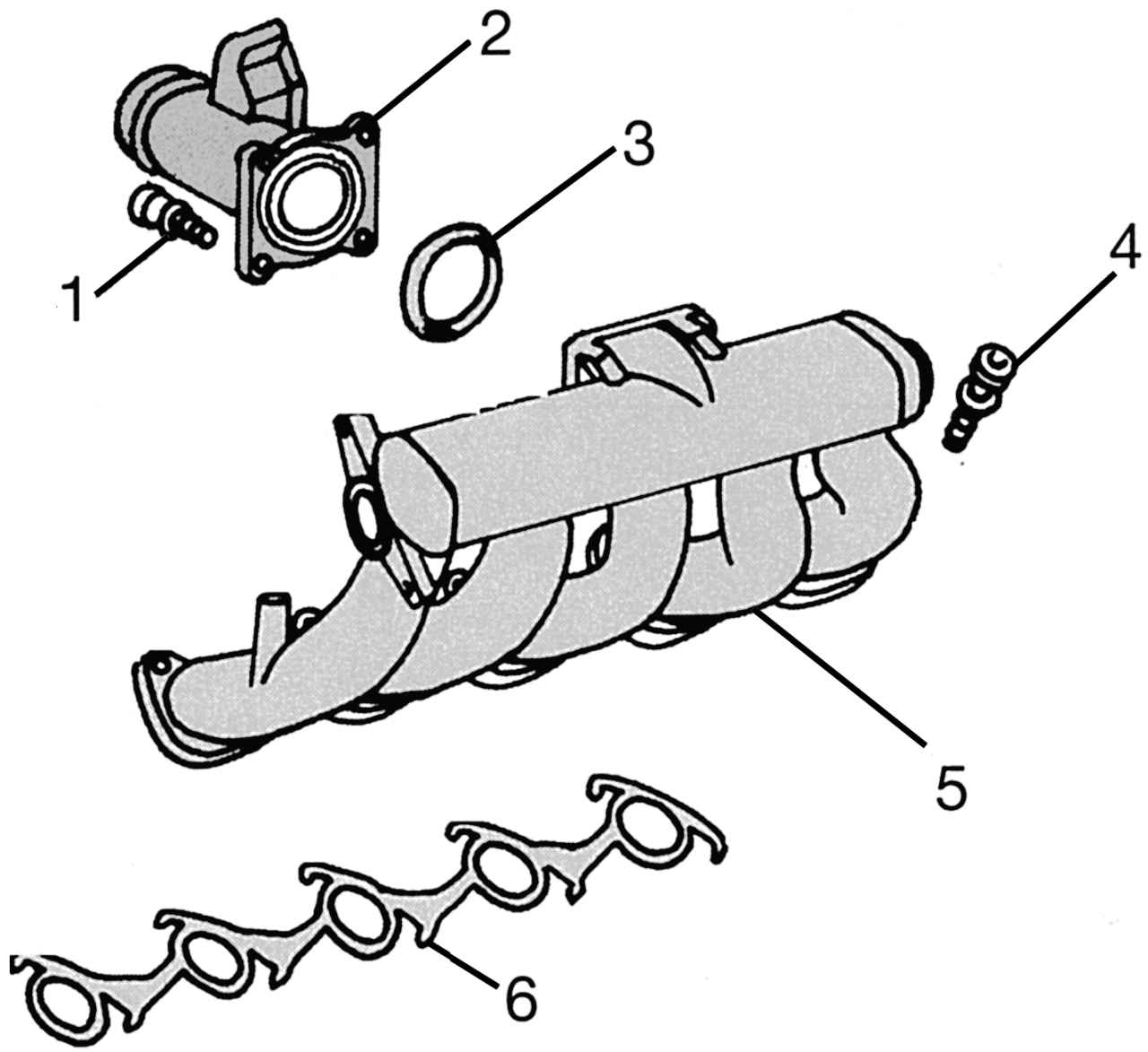

Рис. 165. Смесительная камера и впускной коллектор (для двигателя 2, 9 л): 1 — болт крепления камеры к впускному коллектору; 2 — смесительная камера; 3 — уплотнительное кольцо; 4 — болт крепления впускного коллектора к головке блока; 5 — впускной коллектор; 6 — прокладка впускного коллектора




Детали смесительной камеры показаны на рис. 165. Присоединяемые к ней шланги воздухозаборника у обоих типов двигателей неодинаковы. У двигателя с турбонаддувом между смесительной камерой и воздухозаборником установлен соединительный элемент.
Снятие и установку следует проводить, руководствуясь рис. 165. Уплотнительное кольцо с внутренней стороны камеры всегда подлежит замене. Обратить внимание на то, что в местах, показанных стрелками, оно надежно удерживается креплением. Болты затягивать моментом 9 Н·м.
