11.11.5. Снятие и установка комбинации приборов

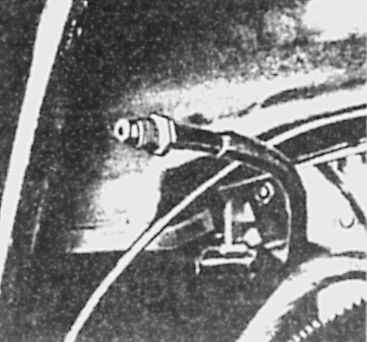

Соединительный наконечник трубки подвода масла

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините провод от минусовой клеммы батареи.
Снимите нижний щиток панели приборов.
Вытолкните комбинацию приборов давлением сзади.
Освободите гибкий вал привода спидометра от пластиковых защелок в отсеке двигателя.
Отверните гайку с накаткой и отсоедините вал привода спидометра от комбинации приборов.
Отстыкуйте многоконтактные разъемы проводки и отдельные провода, зафиксировав их положение.
Отверните соединительную гайку и отсоедините от указателя трубку подвода давления масла, поставьте заглушки.
Снимите комбинацию приборов с приборной панели.
Соединительный наконечник трубки подвода масла
Установка производится в порядке, обратном снятию.
