11.13.4. Модели «280Е» (двигатель 123.033, начиная с шасси № 081 279) и «280СЕ» (двигатель 123.053, начиная с шасси № 021 430)

Легенда принципиальной электрической схемы электрооборудования

№	Обозначение
1	Левая блок-фара:
а	нить дальнего света
b	нить ближнего света
с	лампа габаритного/стояночного света
d	лампа противотуманного света
е	лампа указателя поворота
2	Датчик контрольной лампы уровня тормозной жидкости
3	Контактный датчик износа накладок левого переднего тормоза
4	Контактный датчик износа накладок правого переднего тормоза
5	Комбинация приборов:
а	контрольная лампа левого указателя поворота
b	контрольная лампа дальнего света фар
с	указатель температуры охлаждающей жидкости
d	указатель уровня топлива
е	контрольная лампа резерва топлива
f	контрольная лампа разряда аккумуляторной батареи
g	контрольная лампа износа тормозных накладок
h	контрольная лампа уровня тормозной жидкости и включения стояночного тормоза
i	лампы освещения приборов
j	реостат освещения приборов
k	аварийный звуковой сигнализатор
l	контрольная лампа правого указателя поворота
m	электронные часы
6	Прикуриватель с лампой освещения пепельницы
7	Радиоприемник*
8	Правая блок-фара:
а	нить дальнего света
b	нить ближнего света
с	лампа габаритного/стояночного света
d	лампа противотуманного света
е	лампа указателя поворота
9	Выключатель режима пусковой подачи топлива
10	Клапан пускового топлива
11	Автоматическая антенна*
12	Выключатель контрольной лампы стояночного тормоза
13	Датчик температуры охлаждающей жидкости
14	Контакт включения аварийного звукового сигнализатора
15	Передний плафон с выключателем
16	Выключатель плафона в стойке левой двери
17	Выключатель плафона в стойке правой двери
18	Двухтональный звуковой сигнал (фанфары)
19	Датчик программного регулятора скорости движения*
20	Усилитель программного регулятора скорости движения*
21	Исполнительный привод программного регулятора скорости движения*
22	Выключатель/реле-прерыватель аварийной сигнализации
23	Выключатель освещения вещевого ящика
24	Плафон освещения вещевого ящика
25	Блок плавких предохранителей
26	Нагревательный элемент системы прогрева двигателя
27	Реле топливного насоса с электронным ограничителем скорости системы прогрева двигателя
28	Электромагнитная муфта компрессора кондиционера
29	Реле I включения стеклоподъемников*
30	Реле II включения стеклоподъемников*
31	Дверной выключатель стеклоподъемника
32	Переключатель программного регулятора скорости движения*:
А	выключено
V	замедление/настройка
SP	возврат на прежнюю скорость движения
В	разгон/настройка
33	Комбинированный подрулевой переключатель:
а	переключатель указателей поворота
b	переключатель сигнализации дальним светом фар
с	переключатель света фар
d	выключатель омывателя ветрового стекла
е	переключатель скорости очистителя ветрового стекла
I	прерывистая работа
II	малая скорость
III	большая скорость
34	Выключатель звукового сигнала
35	Электродвигатель очистителя ветрового стекла
36	Реле прерывистого режима работы очистителя ветрового стекла
37	Выключатель зажигания
38	Выключатель освещения
39	Электродвигатель люка в крыше*
40	Выключатель люка в крыше с электроприводом*
41	Электромагнитный клапан автоматической трансмиссии*
42	Выключатель ножного включения низшей передачи*
43	Выключатель блокировки стартера и света заднего хода*
44	Датчик аварийного давления компрессора кондиционера* (включение при 2,6 кгс/см 2 , выключение при 2,0 кгс/см 2 )
45	Реле кондиционера II*
46	Выключатель вентилятора с освещением
47	Выключатель стоп-сигналов
48	Насос омывателя ветрового стекла
49	Электродвигатель очистителя левой фары*
50	Электродвигатель очистителя правой фары*
51	Реле очистителей фар*
52	Насос омывателей фар*
53	Транзисторный коммутатор зажигания
54	Бесконтактный распределитель зажигания
55	Свечи зажигания
56	Катушка зажигания
57	Освещение:
а	ручки направления потока воздуха
b	ручки управления отопителем
с	переключатель*
58	Переключающий клапан системы регулирования положения дроссельной заслонки
59	Термоэлектрический выключатель (52°С) осушителя кондиционера*
60	Термоэлектрический выключатель (100°С)
61	Добавочный вентилятор*
62	Реле добавочного вентилятора*
63	Переключающий клапан поступления наружного или рециркуляционного воздуха*
64	Датчик температуры кондиционера*
65	Переключатель выбора температуры кондиционера*
66	Добавочное сопротивление электродвигателя вентилятора
67	Электродвигатель вентилятора
68	Добавочное сопротивление 0,6 Ом
69	Электродвигатель стеклоподъемника левой задней двери*
70	Выключатель стеклоподъемника левой задней двери*
71	Блок выключателей стеклоподъемников*:
а	выключатель стеклоподъемника левой задней двери*
b	предохранительный выключатель
с	выключатель стеклоподъемника левой передней двери
d	выключатель стеклоподъемника правой передней двери
е	выключатель стеклоподъемника правой задней двери
72	Электродвигатель стеклоподъемника левой передней двери*
73	Добавочное сопротивление 0,4 Ом
74	Реле времени обогрева заднего стекла*
75	Выключатель обогрева заднего стекла*
76	Освещение кулисы рычага селектора передач*
77	Стартер
78	Аккумуляторная батарея
79	Генератор с электронным регулятором напряжения
80	Выключатель плафона в стойке левой задней двери*
81	Выключатель заднего плафона
82	Выключатель плафона в стойке левой задней двери*
83	Топливный насос
84	Задний плафон
85	Разъем жгута проводов к задним фонарям
86	Лампа освещения багажного отделения
87	Датчик указателя уровня топлива
88	Датчик ВМТ
89	Электродвигатель стеклоподъемника правой передней двери*
90	Колодка диагностики
91	Электродвигатель стеклоподъемника правой задней двери*
92	Выключатель стеклоподъемника правой задней двери*
93	Левый задний фонарь:
а	лампа указателя поворота
b	лампа красного/стояночного света
с	лампа света заднего хода
d	лампа стоп-сигнала
е	лампа противотуманного света
94	Лампа освещения номерного знака
95	Элемент обогрева заднего стекла*
96	Правый задний фонарь:
а	лампа указателя поворота
b	лампа красного/стояночного света
с	лампа света заднего хода
d	лампа стоп-сигнала

* В зависимости от комплектации.

** Последние модификации.

Точки соединения с «массой»

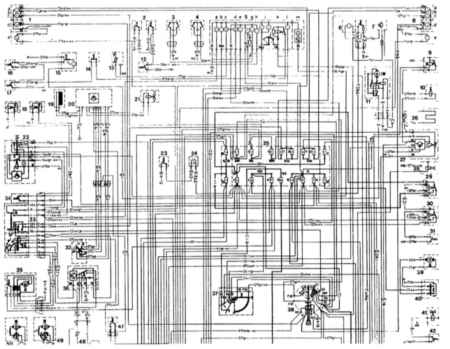

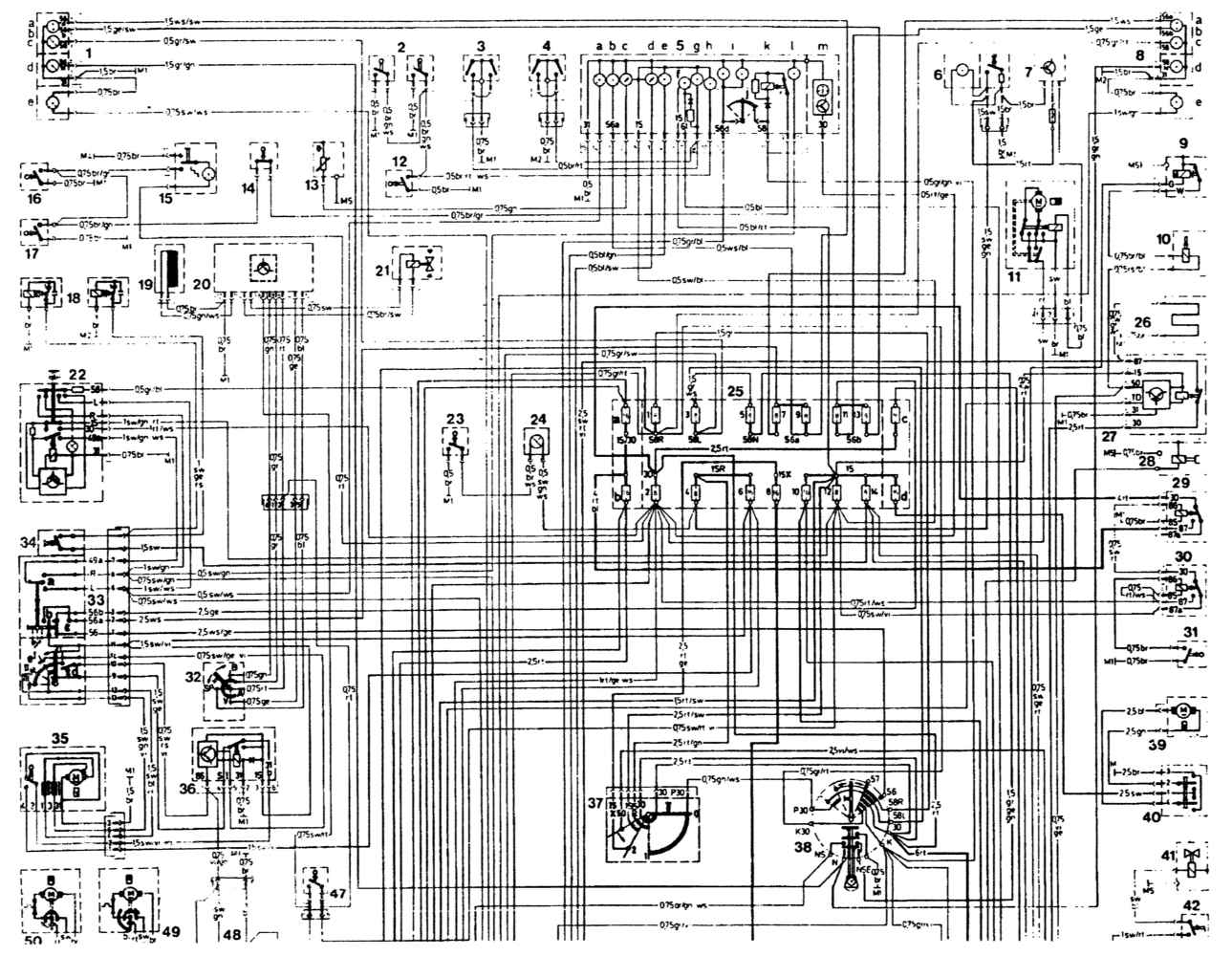

Принципиальная электрическая схема электрооборудования (1)

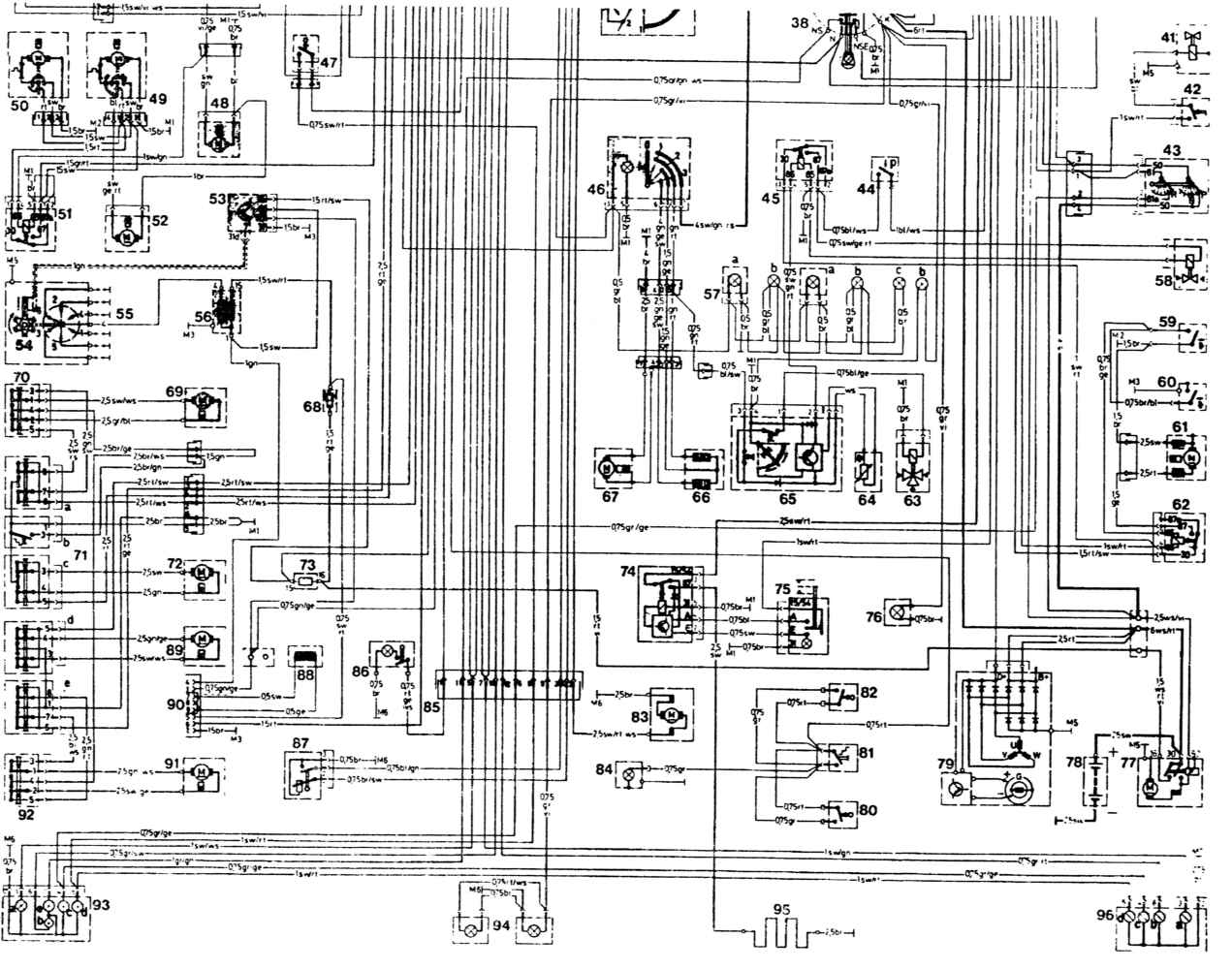

Принципиальная электрическая схема электрооборудования (2)
