11.13.5. Модели «280ТЕ» с двигателем 123.093


Легенда принципиальной электрической схемы электрооборудования

Обозначение

1

Левая блок-фара:

а

  • нить дальнего света

b

  • нить ближнего света

с

  • лампа габаритного/стояночного света

d

  • лампа противотуманного света

е

  • лампа указателя поворота

2

Датчик контрольной лампы уровня тормозной жидкости

3

Контактный датчик износа накладок левого переднего тормоза

4

Контактный датчик износа накладок правого переднего тормоза

5

Комбинация приборов:

а

  • контрольная лампа левого указателя поворота

b

  • контрольная лампа дальнего света фар

с

  • указатель температуры охлаждающей жидкости

d

  • указатель уровня топлива

е

  • контрольная лампа резерва топлива

f

  • контрольная лампа разряда аккумуляторной батареи

g

  • контрольная лампа износа тормозных накладок

h

  • контрольная лампа уровня тормозной жидкости и включения стояночного тормоза

i

  • лампы освещения приборов

j

  • реостат освещения приборов

k

  • аварийный звуковой сигнализатор

l

  • контрольная лампа правого указателя поворота

m

  • электронные часы

6

Прикуриватель с лампой освещения пепельницы

7

Радиоприемник*

8

Правая блок-фара:

а

  • нить дальнего света

b

  • нить ближнего света

с

  • лампа габаритного/стояночного света

d

  • лампа противотуманного света

е

  • лампа указателя поворота

9

Выключатель режима пусковой подачи топлива

10

Клапан пускового топлива

11

Автоматическая антенна*

12

Выключатель контрольной лампы стояночного тормоза

13

Датчик указателя температуры охлаждающей жидкости

14

Контакт включения аварийного звукового сигнализатора

15

Передний плафон с выключателем

16

Выключатель плафона в стойке левой передней двери

17

Выключатель плафона в стойке правой передней двери

18

Двухтональный звуковой сигнал (фанфары)

19

Датчик программного регулятора скорости движения*

20

Блок управления программного регулятора скорости движения*

21

Исполнительный привод программного регулятора скорости движения*

22

Электронный выключатель/реле-прерыватель аварийной сигнализации

23

Выключатель освещения вещевого ящика

24

Плафон освещения вещевого ящика

25

Блок плавких предохранителей

26

Нагревательный элемент системы управления прогревом двигателя

27

Реле топливного насоса системы управления прогревом двигателя

28

Предохранительный выключатель порога гидротрансформатора

29

Реле I включения стеклоподъемников*

30

Реле II включения стеклоподъемников*

31

Дверной выключатель стеклоподъемника*

32

Переключатель программного регулятора скорости движения*:

А

  • выключено

V

  • замедление/настройка

SP

  • возврат на прежнюю скорость движения

В

  • разгон/настройка

33

Комбинированный подрулевой переключатель:

а

  • переключатель указателей поворота

b

  • переключатель сигнализации светом фар

с

  • переключатель света фар

d

  • выключатель омывателя ветрового стекла

е

  • переключатель скорости очистителя ветрового стекла

I

  • прерывистая работа

II

  • малая скорость

III

  • большая скорость

34

Выключатель звукового сигнала

35

Электродвигатель очистителя ветрового стекла

36

Реле прерывистого режима работы очистителя ветрового стекла

37

Выключатель зажигания

38

Поворотный выключатель освещения

39

Электродвигатель люка в крыше*

40

Выключатель люка в крыше с электроприводом*

41

Электромагнитный клапан автоматической трансмиссии*

42

Выключатель ножного включения низшей передачи*

43

Выключатель блокировки стартера и света заднего хода*

44

Реле кондиционера II*

45

Реле кондиционера I*

46

Выключатель вентилятора с освещением

47

Выключатель стоп-сигналов

48

Насос омывателя ветрового стекла

49

Электродвигатель очистителя левой фары*

50

Электродвигатель очистителя правой фары*

51

Реле очистителей фар*

52

Насос омывателей фар*

53

Транзисторный коммутатор зажигания

54

Бесконтактный распределитель зажигания

55

Свечи зажигания

56

Катушка зажигания

57

Освещение:

а

  • ручки направления потока воздуха

b

  • ручки управления отопителем

с

  • переключатель

58

Переключающий клапан системы стабилизации оборотов холостого хода*

59

Термоэлектрический выключатель (62°С) осушителя кондиционера*

60

Термоэлектрический выключатель (100°С)

61

Добавочный вентилятор*

62

Реле добавочного вентилятора*

63а

Электромагнитная муфта компрессора кондиционера*

63b

Датчик аварийного давления компрессора кондиционера* (включение при 2,6 кгс/см 2 , выключение при 2,0 кгс/см 2 )

64

Переключатель выбора температуры кондиционера*

65

Добавочное сопротивление электродвигателя вентилятора

66

Электродвигатель вентилятора

67

Добавочное сопротивление 0,6 Ом

68

Электродвигатель стеклоподъемника левой задней двери*

69

Выключатель стеклоподъемника левой задней двери*

70

Блок выключателей стеклоподъемников*:

а

  • выключатель стеклоподъемника левой задней двери*

b

  • предохранительный выключатель

с

  • выключатель стеклоподъемника левой передней двери

d

  • выключатель стеклоподъемника правой передней двери

е

  • выключатель стеклоподъемника правой задней двери

71

Электродвигатель стеклоподъемника левой передней двери*

72

Добавочное сопротивление 0,4 Ом

73

Реле времени обогрева заднего стекла*

74

Выключатель обогрева заднего стекла*

75

Выключатель плафона в стойке правой задней двери*

76

Выключатель плафона в стойке левой задней двери*

77

Стартер

78

Аккумуляторная батарея

79

Генератор с электронным регулятором напряжения

80

Электродвигатель очистителя стекла двери задка

81

Датчик указателя уровня топлива

82

Топливный насос

83

Разъем жгута проводов к задним фонарям

84

Выключатель заднего плафона с фиксатором

85

Датчик ВМТ

86

Электродвигатель стеклоподъемника правой передней двери*

87

Колодка диагностики

88

Выключатель стеклоподъемника правой задней двери*

89

Электродвигатель стеклоподъемника правой задней двери*

90

Задний плафон

91

Левый задний фонарь:

а

  • лампа указателя поворота

b

  • лампа красного/стояночного света

с

  • лампа стоп-сигнала

92

Задний противотуманный фонарь

93

Насос омывателя стекла двери задка

94

Выключатель с фиксатором электродвигателя омывателя стекла двери задка

95

Лампа освещения номерного знака

96

Выключатель двери задка/замок двери задка

97

Элемент обогрева заднего стекла*

98

Лампа освещения кулисы рычага переключения передач

99

Точка соединения с «массой» проводки двери задка

100

Лампа света заднего хода

101

Правый задний фонарь:

а

  • лампа указателя поворота

b

  • лампа красного/стояночного света

с

  • лампа стоп-сигнала

* В зависимости от комплектации.

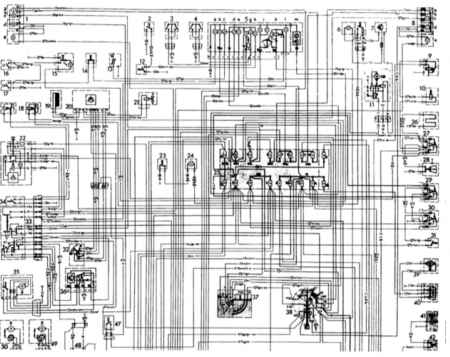

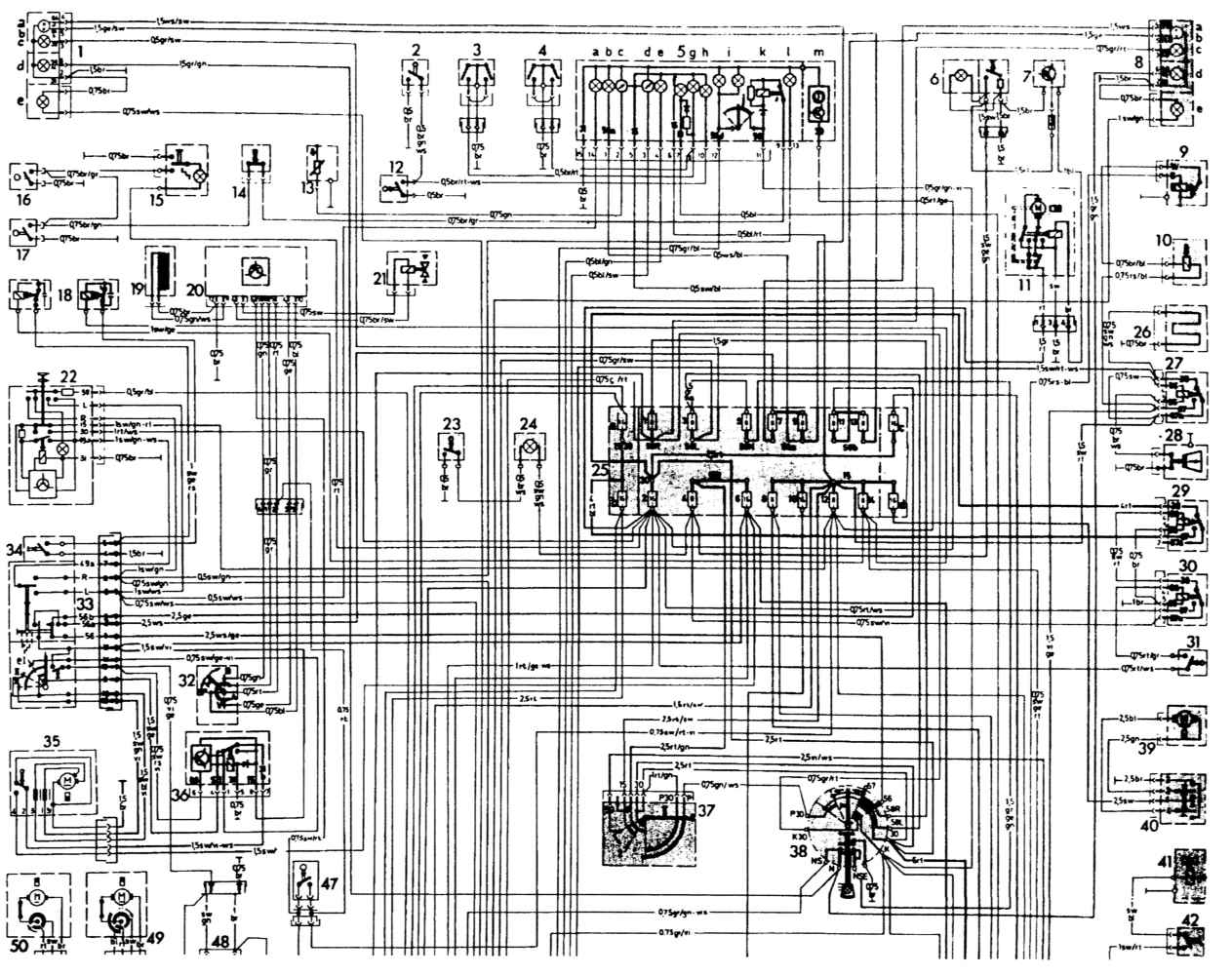

Принципиальная электрическая схема электрооборудования (1)

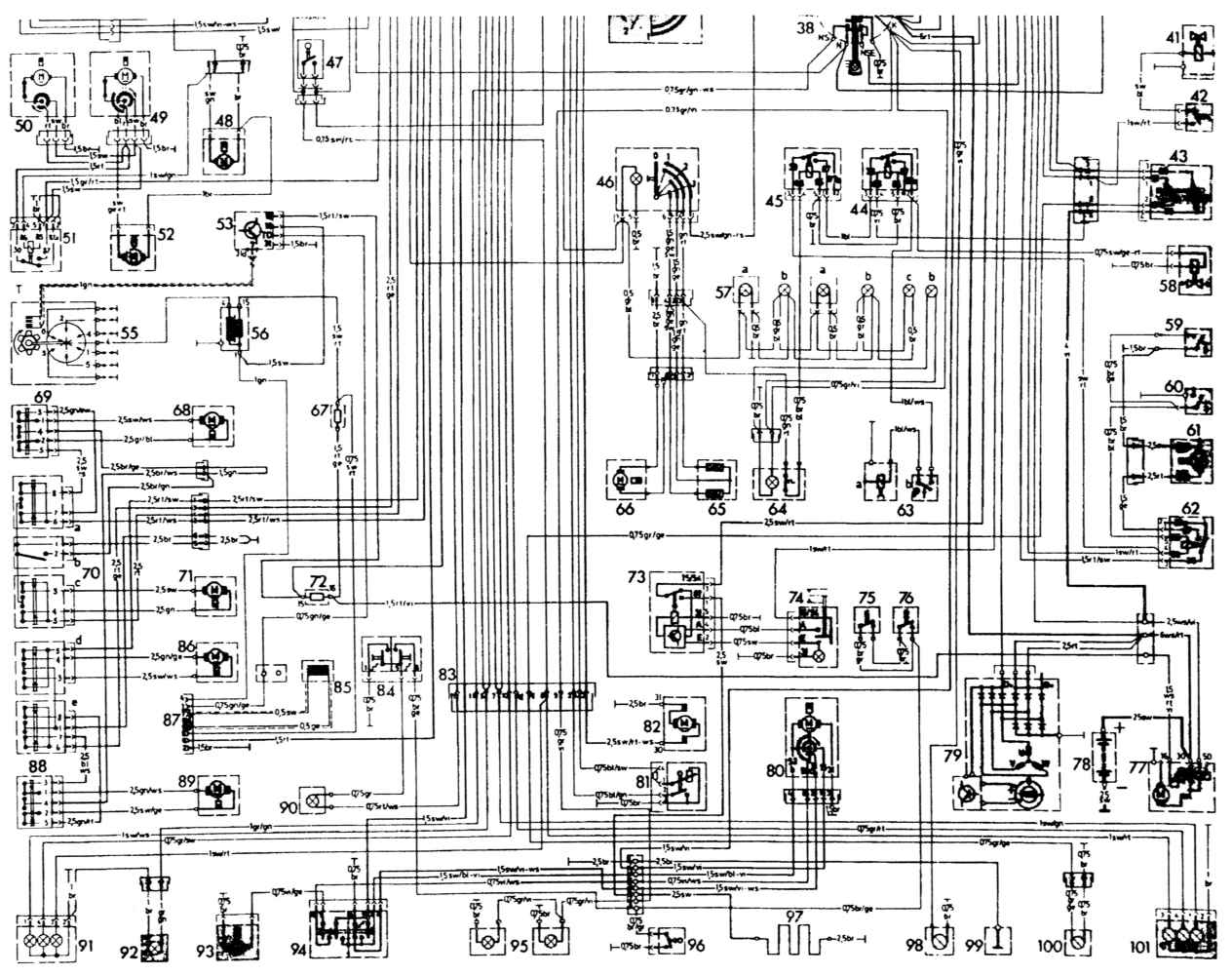

Принципиальная электрическая схема электрооборудования (2)
