12.11. Снятие и установка опускного стекла передней двери


Снятие

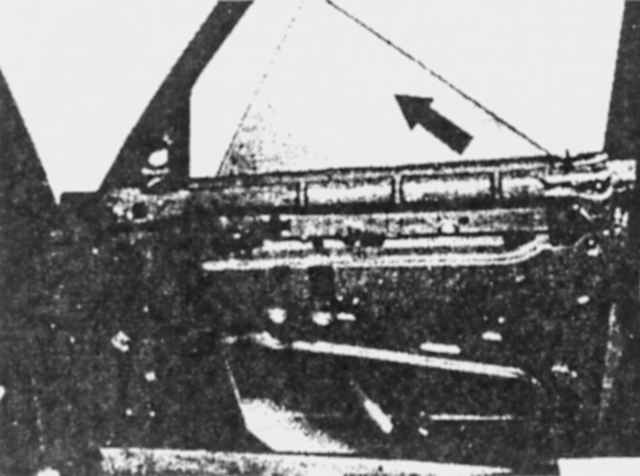

Снятие опускного стекла передней двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите стеклоподъемник (см. Снятие и установка механического стеклоподъемника двери и Снятие и установка электрического стеклоподъемника).


Модели с кузовом седан и универсал

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите опускное стекло против окна каркаса двери и отверните болты крепления направляющих стеклоподъемника.
  2. Снимите внутренние и наружные уплотнители с верхней части двери, наружное зеркало заднего вида с левой двери и внутреннюю облицовку правой двери. Снимите также молдинг.
  3. Поднимите заднюю часть стекла, подайте его вперед и выньте его через верх проема двери.
  4. Установка производится в порядке, обратном снятию. Перед затяжкой болтов крепления направляющей стеклоподъемника полностью опустите стекло, введите его в желобок давлением вперед, одновременно отжимая направляющую назад, и затяните болты. Полностью поднимите стекло и ослабьте болты крепления заднего желобка. Отожмите стекло назад в желобки и затяните болты.


Модели с кузовом купе

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выньте внутренние уплотнители с верхней части двери.
  2. Отверните винты крепления и снимите верхний и нижний упоры с заднего направляющего желобка.
  3. Отверните нижнюю гайку и верхний болт, а затем снимите задний направляющий желобок стекла.
  4. Отверните винты крепления и снимите задний направляющий клин.
  5. Подайте стекло назад и выньте его из двери.


Установка

Установка производится в порядке, обратном снятию. При этом отрегулируйте положение стекла следующим образом.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отрегулируйте положение переднего держателя направляющей так, чтобы он слегка касался уплотнительной прокладки после закрытия двери.
  2. Убедитесь, что при поднятом стекле его передняя кромка совпадает с держателем направляющей.
  3. При необходимости отрегулируйте положение верхних упоров, желобков и направляющих стеклоподъемника.
  4. Регулировка в боковом отношении ведется направляющими штифтами. При полностью опущенном стекле его верхняя кромка должна быть заподлицо с уплотнителями регулировка производится смещением упора на направляющей стеклоподъемника.
  5. Отрегулируйте положение направляющего клина так, чтобы он касался задней кромки стекла. В заключение нанесите небольшое количество антикоррозионной смазки на внутреннюю поверхность желобков.
