12.23. Регулировка люка крыши
Люк крыши с электроприводом
|

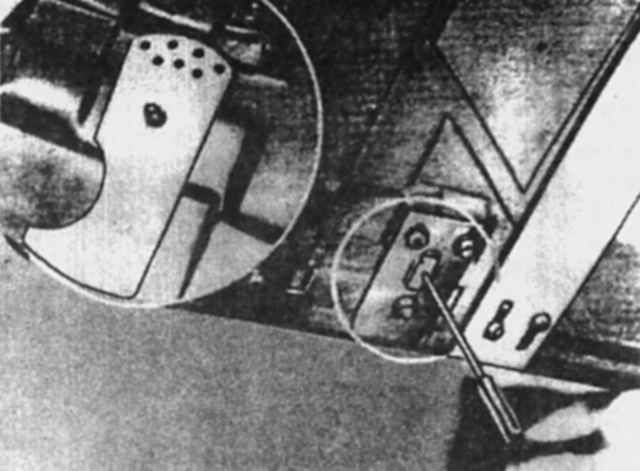

Регулировка положения задней кромки люка
с электроприводом
|
|
|
- Снимите обивку с люка крыши, ослабив болты крепления скользящих
кронштейнов и сместите кронштейны нажатием внутрь, удерживая
крышку люка в центральном положении в проеме. Затяните болты.
- Для регулировки по высоте передней кромки
люка ослабьте винты крепления направляющих и поворачивайте
регулировочные винты со шлицом так, чтобы передняя кромка
закрытого люка была заподлицо с поверхностью крыши или
чуть спускалась (в пределах 1,0 мм). Затяните винты крепления
направляющих.
- Для регулировки по высоте задней кромки
люка закройте люк крыши, ослабьте гайку и поворачивайте
регулировочную пластину отверткой так, чтобы задняя
кромка люка была заподлицо с поверхностью крыши или чуть поднималась
(в пределах 1,0 мм).
- Установите обратно обивку люка.
|
|
Люк крыши с механическим приводом
|
|
- Снимите обивку с люка крыши, ослабьте болты крепления скользящих
кронштейнов и сместите кронштейны нажатием внутрь,
удерживая крышку люка в центральном положении в проеме.
Затяните болты.
- Для регулировки стопорных тяг ослабьте
гайки и отрегулируйте положение люка крыши так, чтобы
он плотно прилегал к переднему уплотнителю, затем затяните
гайки. Приоткройте люк, ослабьте гайки стопорных тяг
и отрегулируйте их так, чтобы рукояткой можно было поставить люк
в любое положение.
- Для регулировки положения передней кромки
люка по высоте ослабьте винты крепления направляющих
и поворачивайте регулировочные винты со шлицом так, чтобы передняя
кромка закрытого люка была заподлицо с поверхностью крыши или
чуть опускалась (в пределах 1,0 мм). Затяните винты крепления
направляющих.
- Для регулировки положения задней кромки
люка по высоте поворачивайте винты задних кронштейнов
так, чтобы задняя кромка люка была заподлицо с поверхностью крыши
или чуть поднималась (в пределах 1,0 мм).
- Установите обивку обратно. Если рукоятка
люка стучит во время езды, подложите под нее полоску фетра.
|
|
|
