2.9.21. Снятие и установка впускного трубопровода и выпускного коллектора
Двигатель М 123
|

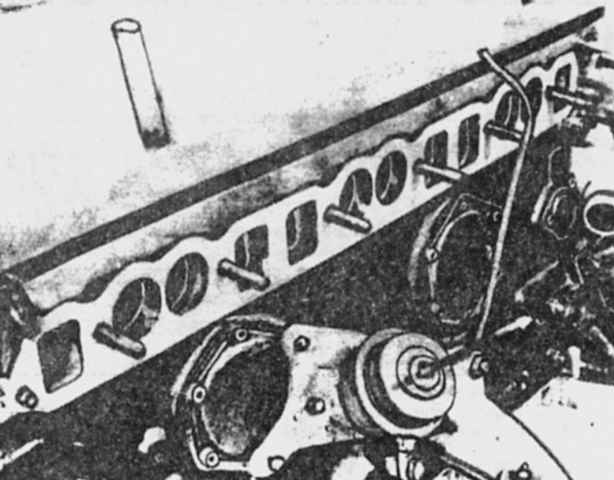

Снятие прокладки коллектора (двигатель
М 123)
|
|
|
- Спустите жидкость из системы охлаждения.
- Снимите воздухоочиститель.
- Отсоедините органы управления дроссельной заслонкой.
- Отметьте (промаркируйте) расположение всех проводов и
шлангов.
- Отсоедините шланги системы охлаждения и вакуумные шланги;
отсоедините провода от карбюратора.
- Отверните болты крепления возвратной трубки подогревателя.
- Отверните гайки фланцев выпускной трубы и, постукивая,
освободите фланцы.
- Отметьте положение кронштейнов на коллекторах.
- Отсоедините механизмы управления регулятором подогрева
на выпускном коллекторе.
- Отверните гайки и снимите впускной и выпускной коллекторы
с головки цилиндров. Снимите прокладки.
- Снимите карбюратор.
- Отверните болты кожуха выпускного коллектора.
- Установка производится в последовательности, обратной
снятию. Поставьте новые прокладки и окончательно отрегулируйте
обороты холостого хода.
|
|
Двигатель М 110
Впускной трубопровод
|
|
- Снимите карбюратор или кожух дроссельной заслонки.
- Слейте жидкость из системы охлаждения.
- Отсоедините тяги управления дроссельной заслонкой.
- Отметьте положение всех проводов и шлангов и отсоедините
их.
- Отверните установочные гайки и болты и снимите впускной
коллектор с головки цилиндров. Снимите прокладку. На
некоторых моделях может понадобиться снять подвеску двигателя и
демпфер крутильных колебаний, а также вывесить двигатель до снятия
коллектора.
- Установка производится в последовательности, обратной
снятию. Залейте систему охлаждения и окончательно отрегулируйте
холостые обороты двигателя.
|
|
Выпускной коллектор

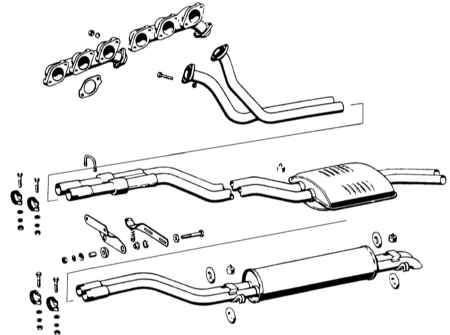

Детали системы выпуска выхлопных газов двигателя М 110
|
|
- Отверните гайки фланцев выпускных труб и отделите последние
от выпускных коллекторов. Снимите прокладки.
- Отметьте положение кронштейнов, отверните гайки и снимите
коллекторы с головки цилиндров. Снимите прокладки.
- Установка производится в последовательности, обратной
снятию. Обязательно ставьте новые прокладки таким образом,
чтобы выпуклая закраина была обращена к коллектору.
|
|
|
|
