5.4. Трансформатор крутящего момента

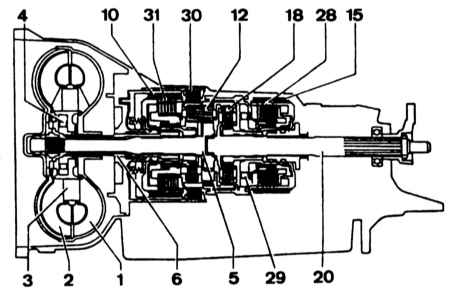

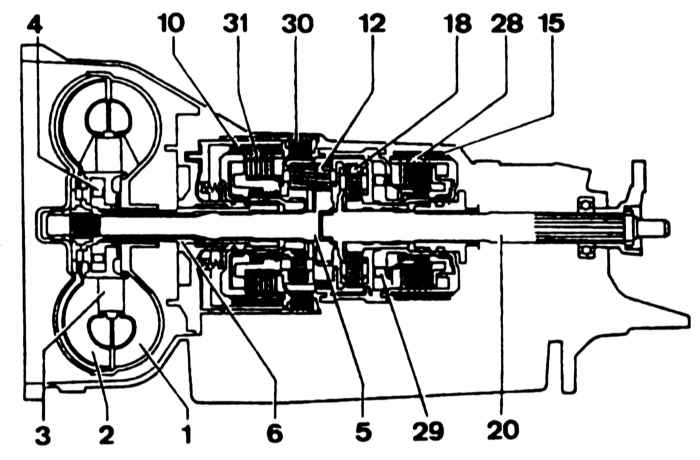

Кинематическая схема автоматической трансмиссии

1 — насосное колесо гидротрансформатора 2 — турбинное колесо гидротрансформатора 3 — статор гидротрансформатора 4 — муфта свободного хода гидротрансформатора 5 — первичный вал 6 — вал статора 10 — ленточный тормоз В1 12 — планетарная передача 15 — ленточный тормоз В2	18 — задняя планетарная передача 20 — выходной вал 28 — муфта сцепления К2 29 — муфта свободного хода включения сцепления F1 30 — многодисковый тормоз ВЗ 31 — муфта сцепления К1

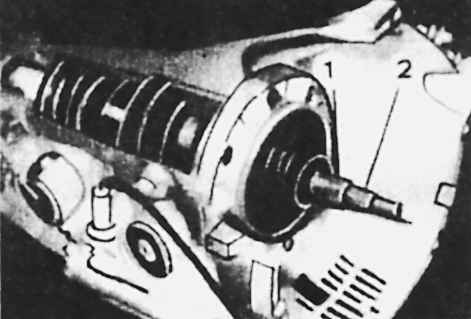

Входной вал коробки передач 1 — вал переднего насоса 2 — вал турбины трансформатора

Снятие и установка трансформатора

Для снятия и установки трансформатора необходимо снять коробку передач и слить из нее масло.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Поставьте коробку передач в вертикальном положении на стенд и снимите тягу выбора передач. Вставьте ключ через вентиляционную решетку трансформатора на картере коробки передач и снимите пластмассовый стопорный штифт трансформатора, повернув его влево на 1/4 оборота. Установите рукоятки 126 589 01 62 00 на трансформаторе и снимите его.

Проверка технического состояния

ПОРЯДОК ВЫПОЛНЕНИЯ

Если масло коробки передач подгорело или содержит частицы манжеты, промойте трансформатор и трубопроводы водомасляного радиатора и теплообменника. При обнаружении металлической стружки в масляном картере коробки передач замените трансформатор, так как промывкой не удается полностью устранить стружку, которая может стать причиной выхода коробки передач из строя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Смажьте ведущий фланец. Осторожно введите трансформатор в картер, поворачивая его попеременно влево-вправо для правильного зацепления зубчатых венцов. Снимите рукоятки 126 589 01 62 00. Поставьте стопорный штифт трансформатора и поверните его вправо на 1/4 оборота для блокировки трансформатора. Установка трансформатора после этого завершена и до установки коробки передач на автомобиль требуется поставить его в правильное положение. Для этого поверните трансформатор так, чтобы одна из пластин с резьбовыми отверстиями на его сопрягающейся поверхности была внизу. Нанесите тонкий слой смазки на центрирующую шейку преобразователя и до соединения коробки передач с двигателем присоедините тягу выбора передач.
