5.5.8. Регулировка выключателя блокировки стартера

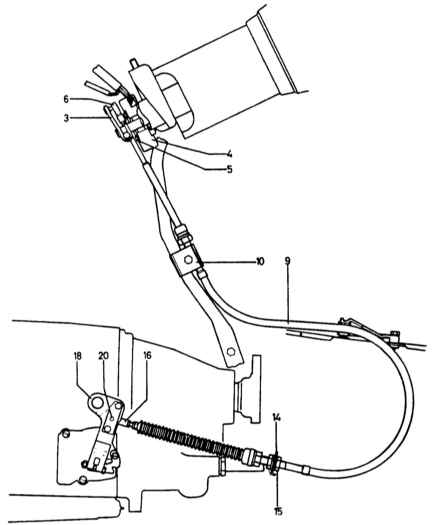

Механизм выбора передач на рулевой колонке

3 — направляющий рычаг
4 — выключатель выбора передач
5 — винты крепления
6 — шаровой шарнир
9 — трос

10 — хомут
14 — кронштейн
15 — стопорная гайка
16 — шаровой шарнир
18 — рычаг селектора
20 — шаровой наконечник


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Ослабьте два болта крепления выключателя блокировки стартера.
  2. Поставьте рычаг селектора в положение «N».
  3. Вставьте стержень диаметром 4 мм через рычаг выбора передач в муфту привода выключателя до упора в отверстие картера коробки передач.
  4. Затяните болты крепления выключателя блокировки стартера.
