10.4. Раздаточная коробка и дифференциалы

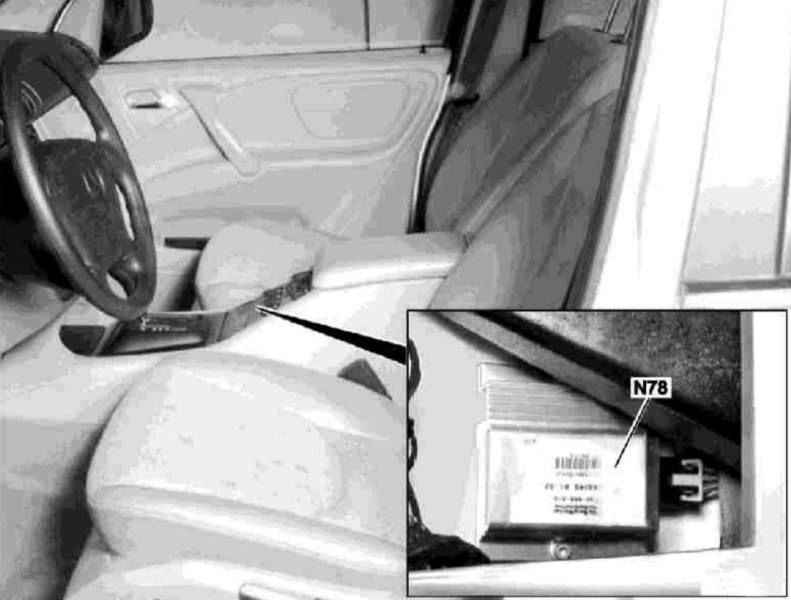

Местоположение модуля управления раздаточной коробки (N78)

Обеспечение доступа к модулю управления раздаточной коробки

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки модуля управления раздаточной коробки показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
Снимите крышку рычага переключения.
Снимите центральную консоль (см. Главу Кузов).

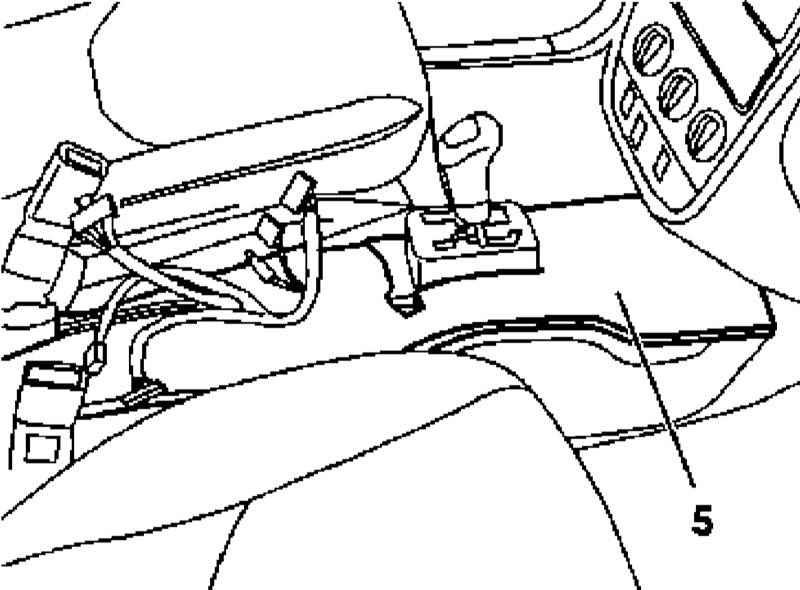

Снимите изоляционный мат (5).

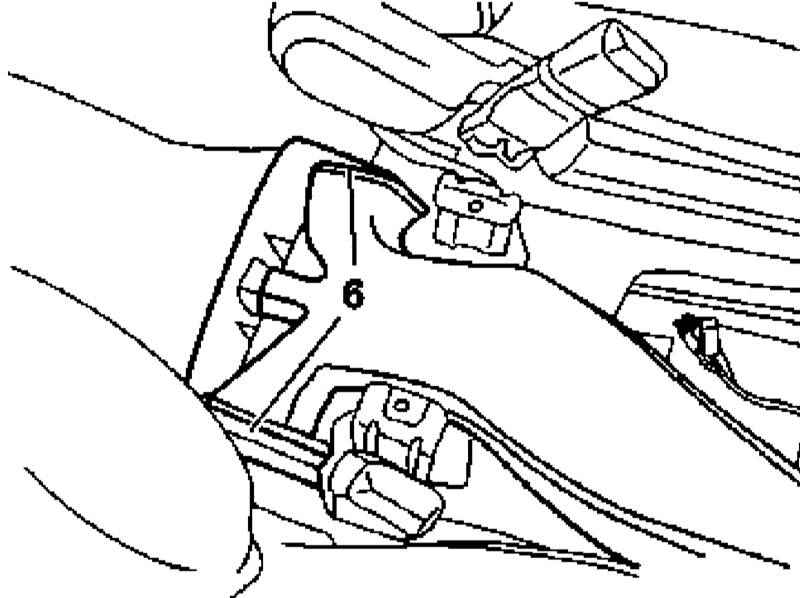

Снимите воздуховод (6) вентиляции задних ножных колодцев.
Снимите модуль управления раздаточной коробки (N78).
Установка производится в обратном порядке. Проверка исправности функционирования модуля после его установки требует применения специального диагностического оборудования и должна быть поручена специалистам автосервиса.
