11.10. Замена тормозных шлангов

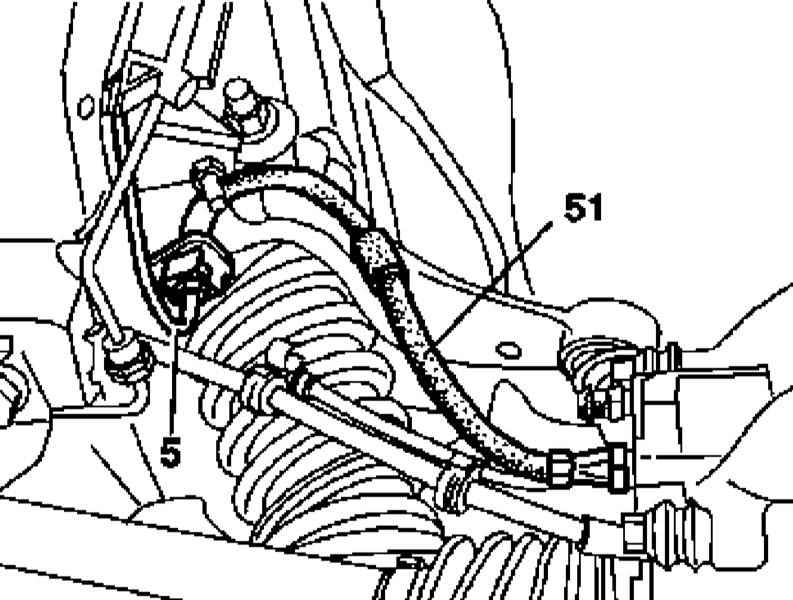

Детали установки гибкого шланга тормозного механизма переднего колеса (на примере моделей, оснащенных суппортами плавающего типа)

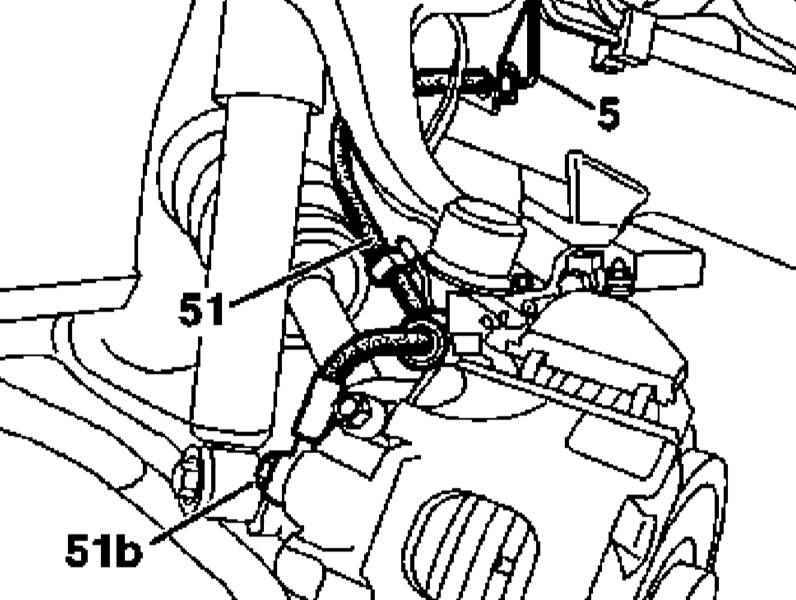

Детали установки гибкого шланга тормозного механизма заднего колеса (на примере моделей, оснащенных суппортами плавающего типа)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки тормозных шлангов показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Отсоедините от шланга (5) тормозную линию (51), - сразу же закупорьте открытый конец тормозной линии.
  3. При работе на тормозных механизмах передних колес высвободите из фиксатора на шланге (51) электропроводку от датчиков износа колодок и частоты вращения колес, затем выверните полый болт штуцерного разъема и отсоедините шланг от суппорта.
  4. При работе на тормозных механизмах передних колес отсоедините шланг, вывернув штуцер из суппорта.
  5. Установка производится в обратном порядке, - не забудьте заменить уплотнительные шайбы штуцерных разъемов.
  6. В заключение откорректируйте уровень гидравлической жидкости и прокачайте тормозную систему (см. Раздел Прокачка тормозной системы).
