11.12. Снятие и установка тормозного диска

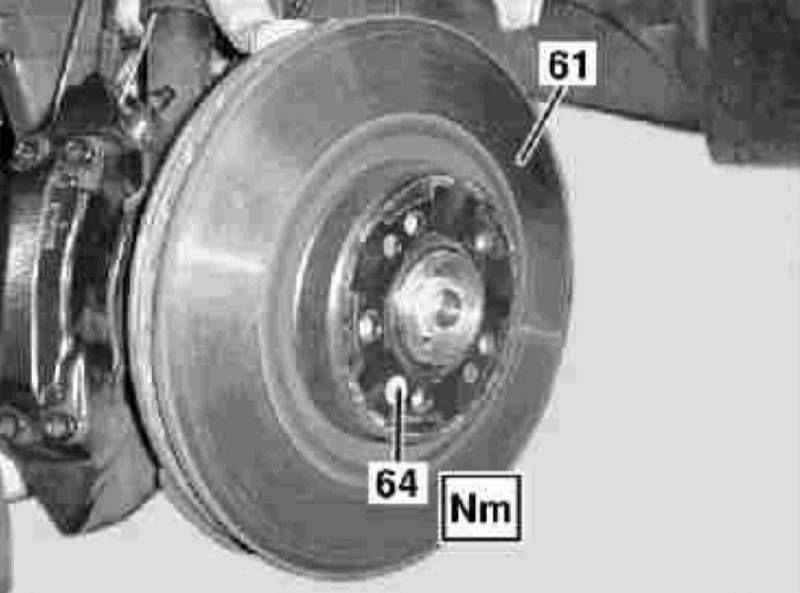

Детали установки тормозного диска (на примере тормозного механизма переднего колеса)


 ПОРЯДОК ВЫПОЛНЕНИЯ

Замена тормозных дисков должна производиться попарно для каждой оси!

  1. Детали установки тормозного диска (на примере тормозного механизма переднего колеса) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите колеса.
  3. Проверьте остаточную толщину фрикционных накладок колодок и визуально оцените общее состояние дисков тормозных механизмов.
  4. Снимите тормозной суппорт (см. Раздел Снятие и установка суппорта), - необходимость в отсоединении гибких тормозных шлангов отсутствует.
  5. При снятии заднего диска (61) отпустите стояночный тормоз и ослабьте регулятор автоматической корректировки натяжения приводного троса.
  6. Выверните стопорный болт (64) и снимите тормозной диск, - болт подлежит замене в обязательном порядке.
  7. Установка производится в обратном порядке, - перед установкой слегка смажьте посадочную поверхность диска консистентной молибденсодержащей смазкой.
  8. После замены дисков задних тормозных механизмов не забудьте отрегулировать привод стояночного тормоза (см. Раздел Регулировка привода стояночного тормоза) и сбросьте нагрузку на автоматический регулятор.
  9. Для усадки колодок несколько раз выжмите педаль ножного тормоза, - должно появиться твердое сопротивление выжиманию.
  10. Проверьте уровень тормозной жидкости в резервуаре ГТЦ, в случае необходимости произведите соответствующую корректировку.
