11.3. Проверка исправности функционирования вакуумного усилителя тормозов

Проверка исправности функционирования вакуумного усилителя тормозов

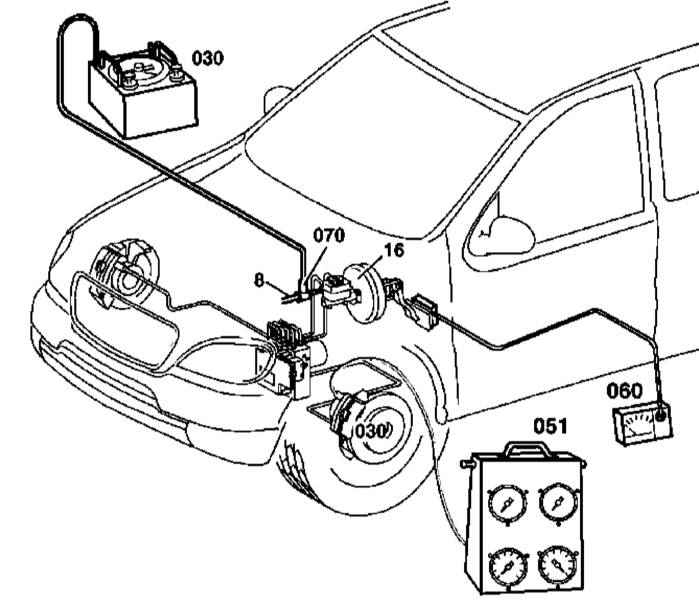

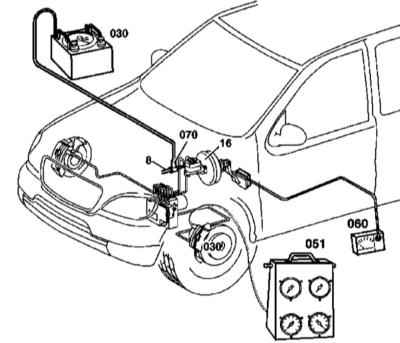

8 — Вакуумная линия	070 — Соединительный разъем

ПОРЯДОК ВЫПОЛНЕНИЯ

Иллюстративный материал по проверке исправности функционирования вакуумного усилителя тормозов представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Подсоедините вакуумметр (030) к тормозному усилителю (16) и несколькими нажатиями на педаль ножного тормоза сбросьте разрежение в вакуумном тракте. Подключите тестер (051) к суппорту тормозного механизма. Подсоедините измеритель (060) к педали ножного тормоза. Запустите двигатель и резким отпусканием выжатой педали газа создайте в вакуумном тракте требуемое разрежение (0.75 ÷ 0.80 бар). Если разрежение сразу падает, либо глубина его недостаточна, следует проверить состояние уплотнительного кольца, устанавливаемого между сервоприводом вакуумного усилителя и ГТЦ, не исключена также вероятность выхода из строя контрольного клапана в вакуумной линии. Проверьте невозвратный клапан (см. Раздел Проверка невозвратного клапана). Замените вышедшие из строя компоненты. Выжимая педаль с требуемыми усилиями, считайте показание тестера. Сравните результаты измерений с требованиями Спецификаций. Отсоедините от педали измеритель (060), отсоедините тестер (051) и вакуумметр (030). Прокачайте тормозную систему (см. Раздел Прокачка тормозной системы).
