13.1. Наружное оборудование и кузовные элементы

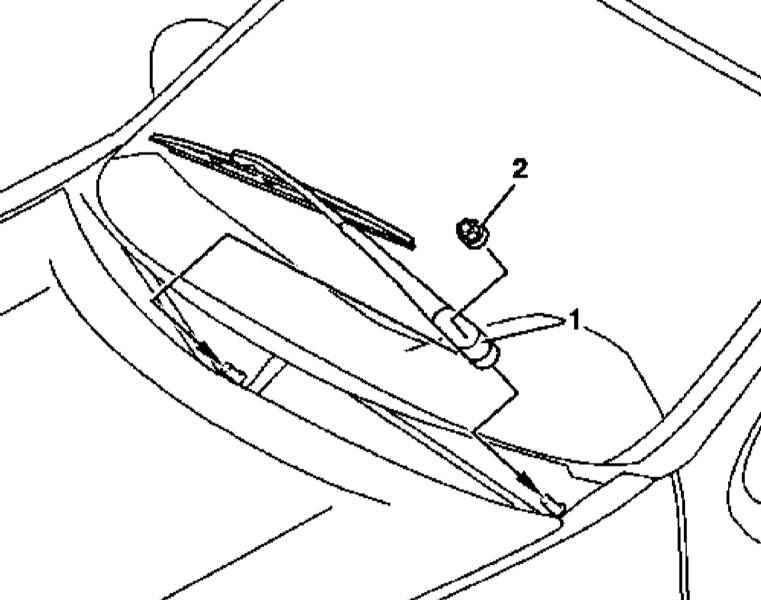

Детали установки рычагов очистителей ветрового стекла


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки рычагов очистителей ветрового стекла показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Удостоверьтесь, что щетки остановлены в парковочном положении.
  3. Снимите защитный колпачок (1), отдайте крепежную гайку (2) и снимите рычаг стеклоочистителя с приводного шпинделя, - постарайтесь не разбить ветровое стекло.
  4. Установка производится в обратном порядке, - проследите, чтобы щетка оказалась в парковочном положении.

Заднее стекло

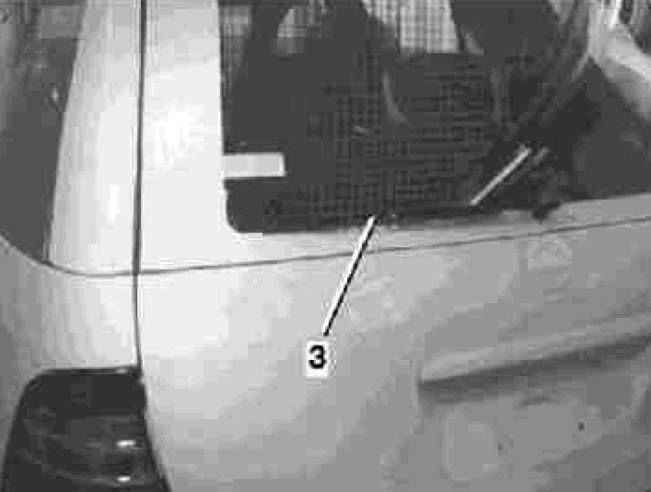

Парковочное положение рычага очистителя заднего стекла

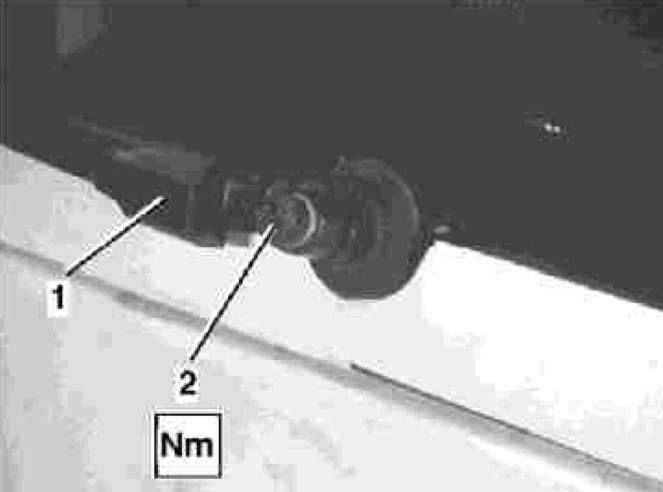

Детали установки рычага очистителя заднего стекла


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки рычага очистителя заднего стекла показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Удостоверьтесь, что щетка остановлена в парковочном положении.
  3. Откройте крышку (1) и отдайте крепежную гайку (2), - постарайтесь не повредить сопло подачи омывающей жидкости
  4. Снимите рычаг с вала приводного электромотора.
  5. Установка производится в обратном порядке, - проследите, чтобы щетка оказалась в парковочном положении.
