14.3. Предохранители - общая информация

Для защиты контактных цепей электрооборудования автомобиля применяются различные комбинации предохранителей, плавких вставок и прерывателей цепи. Главный монтажный блок установлен в двигательном отсеке, еще один монтажный блок реле и предохранителей помещается в салоне автомобиля, под панелью приборов.

Для защиты контактных цепей электрооборудования автомобиля применяются различные комбинации предохранителей, плавких вставок и прерывателей цепи, большая часть которых сосредоточена в двух монтажных блоках (см. Спецификации).

Каждый отдельный предохранитель используется для защиты какого-либо конкретного электрического контура или сразу нескольких контуров. Ярлык с идентификационной картой размещения предохранителей в монтажном блоке обычно подклеен к крышке последнего, с внутренней ее стороны.

В монтажных блоках помещаются предохранители компактной конструкции, оборудованные штыковыми контактными клеммами, и при необходимости легко извлекаемые пальцами из своих гнезд в блоке. При отказе какого-либо из потребителей электроэнергии в первую очередь всегда следует проверять состояние соответствующего предохранителя. Поверните ключ в замке зажигания в положение ON и при помощи лампы-пробника прозондируйте открытые клеммы каждого из предохранителей. Если лампа загорается при подсоединении к каждой из клемм, следовательно, предохранитель в порядке. Если же напряжение имеет место только со стороны подачи питания, значит, предохранитель перегорел. Заметим также, что обычно корпус предохранителя изготавливается из прозрачной пластмассы, сквозь которую легко определить состояние рабочей перемычки.

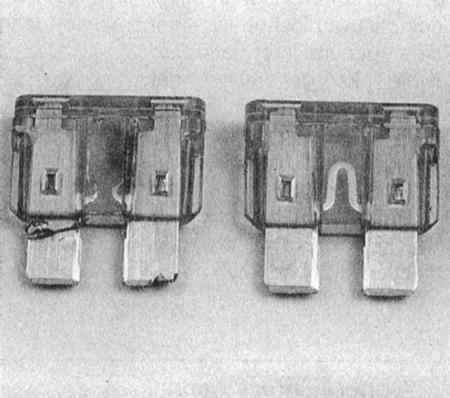

Факт перегорания контактной перемычки вышедшего из строя предохранителя легко выявляется при визуальном осмотре его полупрозрачного корпуса

При замене перегоревшего предохранителя строго следите за тем, чтобы устанавливаемый сменный соответствовал по типу вышедшему из элементу. Рассчитанные на различную номинальную силу тока предохранители физически могут ничем не отличаться друг от друга, не являясь при этом взаимозаменяемыми. Каждая из электрических цепей имеет различные рабочие параметры и нуждается в различной степени защиты, поэтому замена предохранителя (рассчитанного на определенную силу тока) не соответствующим ему по параметрам чревата самыми серьезными последствиями (вплоть до возникновения пожара). Рабочие параметры предохранителя (номинальная сила тока) обычно обозначены на его пластмассовом корпусе.

Если новый предохранитель сразу же после установки также выходит из строя, не имеет смысла производить дальнейшую его замену, - прежде следует выявить и устранить причину возникновения перегрузки в цепи. В большинстве случаев таковой оказывается короткое замыкание соединительной электропроводки, вызываемое повреждением ее изоляции.
