14.7. Монтажные блоки, элементы систем управления

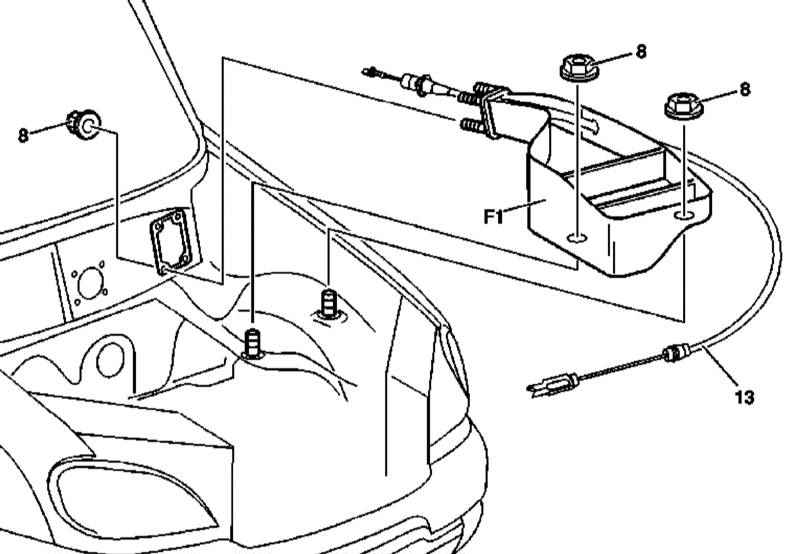

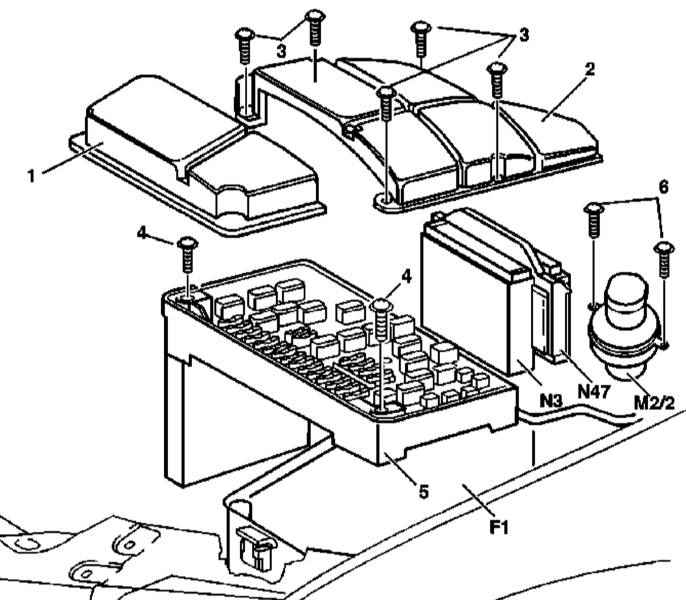

Детали установки главного монтажного блока

Детали установки главного монтажного блока


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Главный монтажный блок помещается в левой части двигательного отсека и состоит из двух раздельных секций: секции предохранителей/реле и секции модулей управления. Детали установки главного монтажного блока показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Откройте капот и зафиксируйте его в вертикальном положении.
  3. Отсоедините отрицательный провод от батареи.
  4. Отпустите фиксаторы и снимите крышку секции предохранителей (1), - проверьте состояние уплотнительной прокладки, в случае необходимости произведите ее замену.
  5. Выверните крепежные винты (3) и снимите крышку секции модулей управления (2), - в случае необходимости замените прокладку.
  6. Выверните винты (4) и, подняв вверх, высвободите держатель предохранителей/реле (5).
  7. Отпустив фиксаторы и вывернув крепежные винты, рассоедините контактные разъемы электропроводки, и окончательно снимите держатель, - разъемы держателя имеют асимметричную конструкцию, определяющую однозначность их подключения.
  8. Снимите модули управления системы впрыска топлива (ME-SFI) и антипробуксовочных систем (ETS/ESP) (см. Раздел Снятие и установка модулей управления).
  9. Выверните винты (6).
  10. Отсоедините электропроводку от электромотора (М2/2) вентилятора обдува секции модулей управления.
  11. Высвободите из модуля предохранителей и реле (F1) и отведите за монтажный блок жгут электропроводки в сборе со своим опорным кронштейном.
  12. Снимите крышку слева под панелью приборов, отсоедините от своего рычага и высвободите из монтажного блока сборку приводного троса отпускания защелки замка капота (13).
  13. Отдайте крепежные гайки (8).
  14. Рассоедините контактные разъемы электропроводки, проходящей через модуль предохранителей/реле и не подключены к соединительной колодке внутри последнего.
  15. Оттяните назад жгут электропроводки и высвободите из опорных кронштейнов на монтажном блоке шланги подачи жидкости омывания стекла.
  16. Снимите резервуар омывающей жидкости (см. Главу Кузов).
  17. Снимите главный монтажный блок.
  18. Установка производится в обратном порядке.

Снятие и установка салонного монтажного блока предохранителей и реле

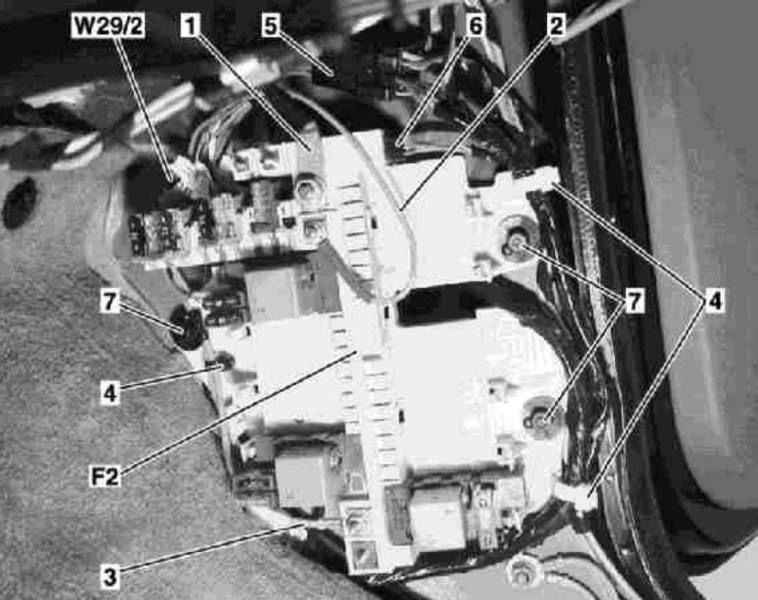

Детали установки салонного монтажного блока


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки салонного монтажного блока в пассажирском ножном колодце показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите крышку справа под панелью приборов, а также боковую панель отделки пассажирского ножного колодца (см. Главу Кузов).
  3. Отсоедините от монтажного блока (F2) предохранителей/реле в ножном колодце кабели контуров 30 (1) и 15R (2).
  4. Снимите тросовые обвязки (4), - постарайтесь не повредить жгуты электропроводки.
  5. Рассоедините и снимите со стойки А контактный разъем (5), - отпустите крепежную гайку с задней стороны разъема и отожмите последний вперед.
  6. Рассоедините контактный разъем (6).
  7. Отпустите гайку крепления к стойке А шины заземления (W29/2) и отсоедините от массы кабель (3) контура 31.
  8. Отдайте пластмассовые гайки (7) и извлеките салонный монтажный блок предохранителей и реле (F2) из правого переднего кожного колодца.
  9. Установка производится в обратном порядке, - проследите за правильностью прокалки электропроводки.
