4.3. Замена ремня привода вспомогательных агрегатов и элементов механизма его натяжения

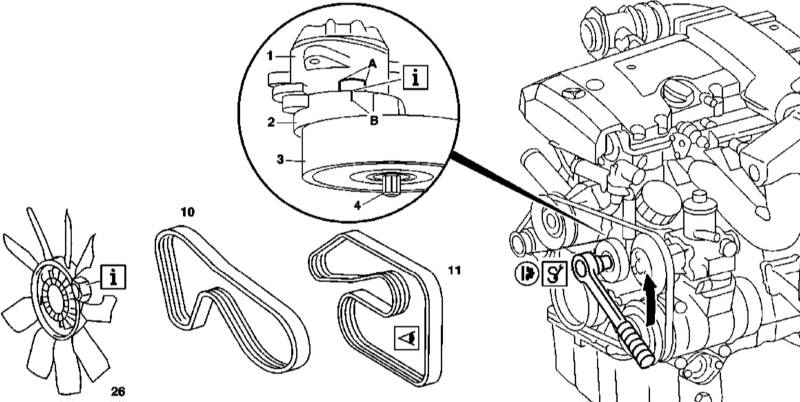

Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателем серии 111
|
|
|
|
- Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателем серии 111, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- При соответствующей комплектации снимите вязкостную муфту сцепления вентилятора системы охлаждения (26), - крепеж имеет левостороннюю резьбу. На моделях с электрическим вентилятором снимите вентиляторную сборку (см. Главу
Системы охлаждения, отопления и воздушного кондиционера).
- При соответствующей комплектации снимите V-образный ремень (10) привода компрессора К/В.
- Развернув рычаг (2) натяжителя с роликом (3) против часовой стрелки на шпильке (4), ослабьте натяжение ремня привода вспомогательных агрегатов (11).
|
Не поворачивайте рычаг на гайке натяжного ролика.
|
- Снимите ремень (11) и оцените его состояние (см. Главу
Системы питания и выпуска отработавших газов). В случае необходимости произведите замену.
- Установка производится в обратном порядке, - проследите за правильностью размещения компонентов механизма автоматической регулировки натяжения (А и В).
|
|
Демпфер натяжителя

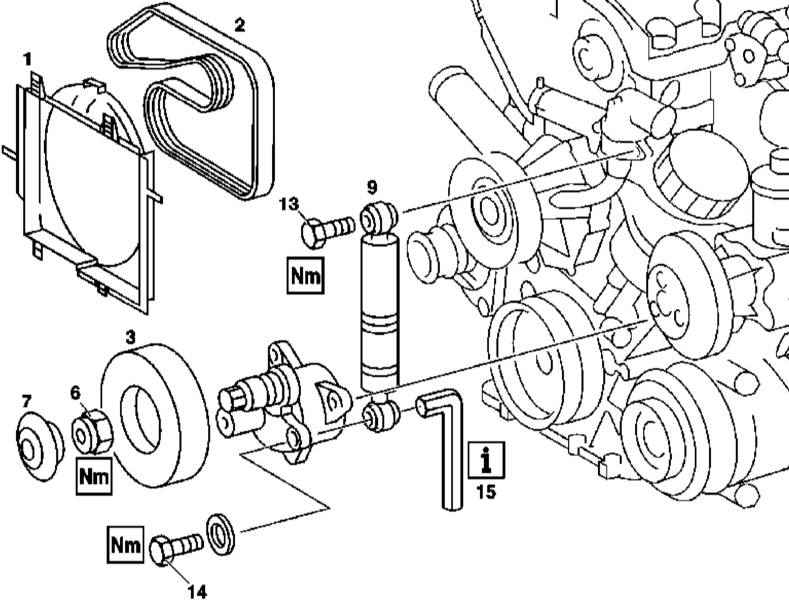

Детали установки демпфера автоматического натяжителя ремня привода вспомогательных агрегатов на моделях, оборудованных двигателем серии 111
|
|
- Детали установки демпфера натяжителя ремня привода вспомогательных агрегатов на моделях, оборудованных двигателем серии 111, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите кожух вентилятора (1) системы охлаждения (см. Главу
Системы охлаждения, отопления и воздушного кондиционера).
- Снимите приводной ремень (2).
- Отболтите и снимите натяжной ролик (3).
- Отпустив крепежный болт при помощи пруткового ключа (15), снимите демпфер натяжителя (9).
- Установка производится в обратном порядке.
|
|
Натяжитель

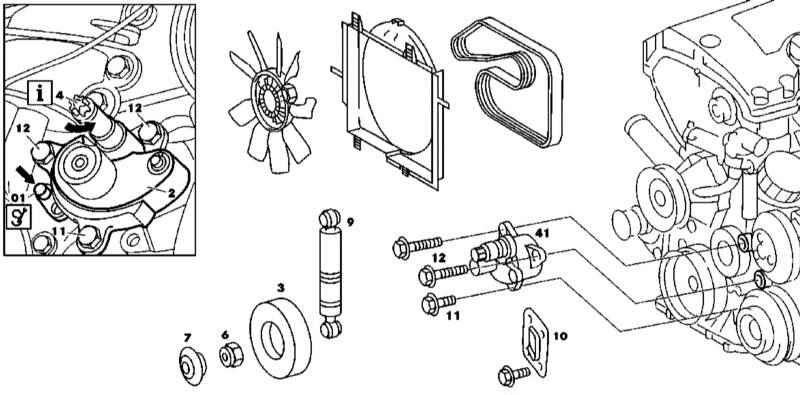

Детали установки автоматического натяжителя ремня привода вспомогательных агрегатов на моделях, оборудованных двигателем серии 111
|
|
- Детали установки натяжителя ремня привода вспомогательных агрегатов на моделях, оборудованных двигателем серии 111, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите демпфер натяжителя (9) (см. выше).
- На моделях с К/В отболтите опорный кронштейн (10).
- Разверните рычаг натяжителя на шпильке (4) против часовой стрелки и зафиксируйте его стержнем (01), продетым в специальное приемное отверстие (стрелка), обеспечив тем самым доступ к верхнему крепежному болту (12).
- Отболтите натяжитель (41) и снимите его с двигателя.
- Установка производится в обратном порядке.
|
|
М112/113
Ремень

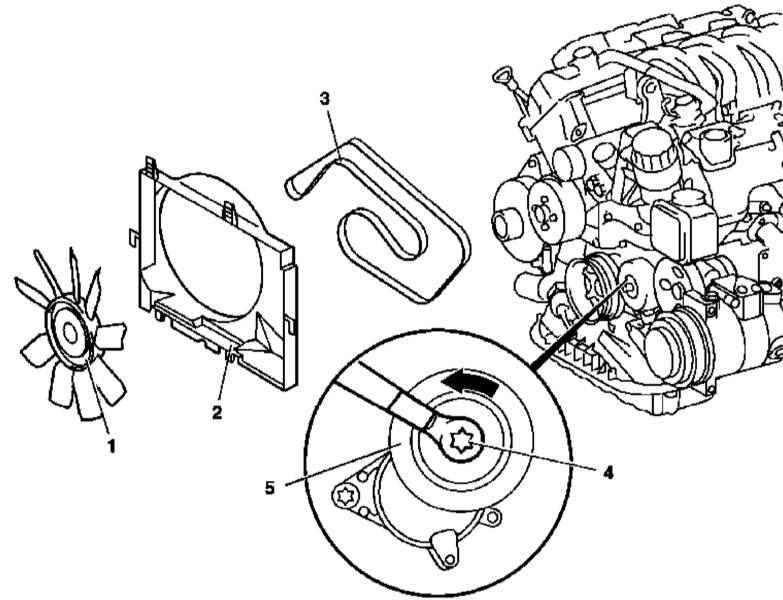

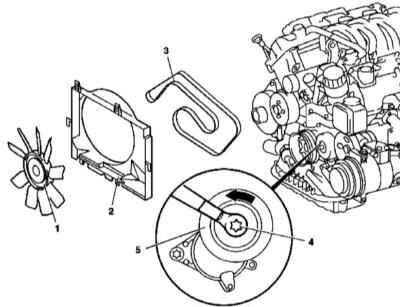

Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателями серий 112 и 113 (кроме моделей ML 55 AMG и ML 500)

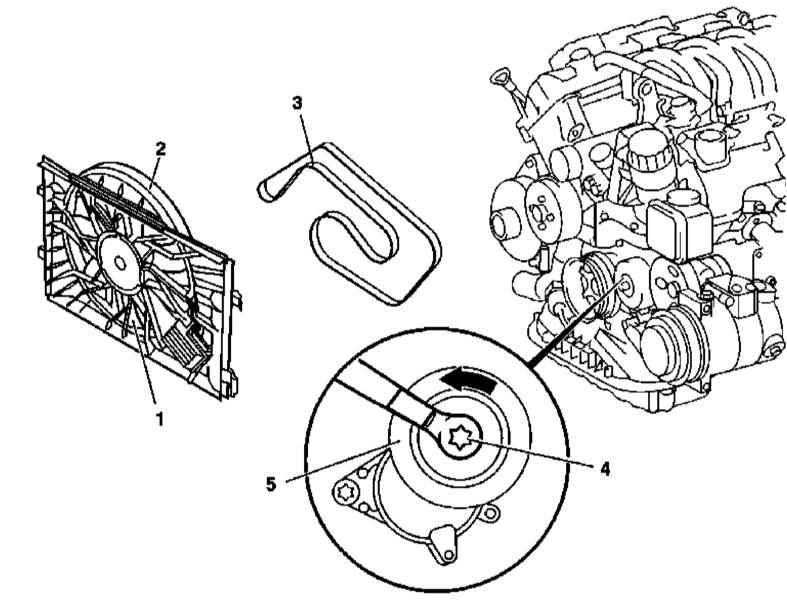

Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателями серий 112 и 113 (модели ML 55 AMG и ML 500)
|
|
- Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателями серий 112 и 113, показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Снимите вентиляторную сборку (1 и 2) (действуйте в соответствии с комплектацией) (см. Главу
Системы охлаждения, отопления и воздушного кондиционера).
- Развернув шпильку (4) натяжного ролика (5) против часовой стрелки, ослабьте ремень (3) и заблокируйте ролик при помощи стержня диаметром 5 мм.
- Снимите ремень и внимательно изучите его состояние (см. Главу
Системы питания и выпуска отработавших газов). В случае необходимости произведите замену.
- Установка производится в обратном порядке.
|
|
Натяжитель

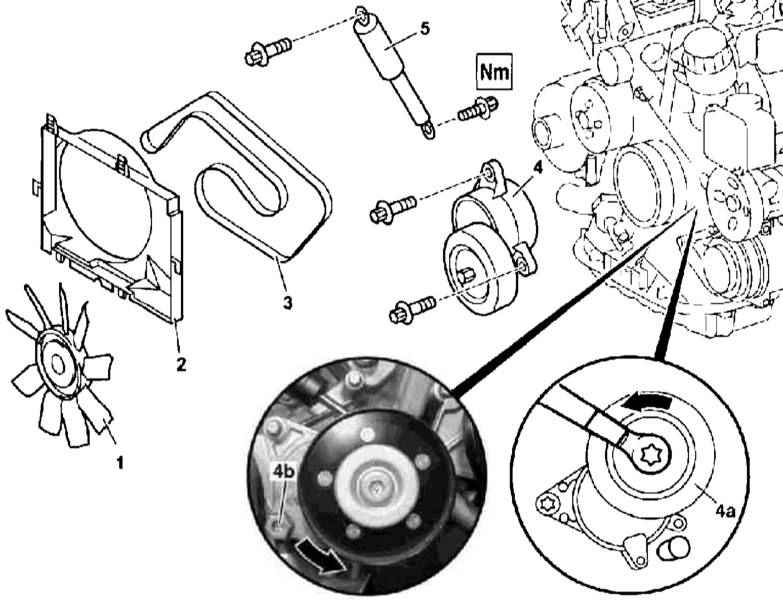

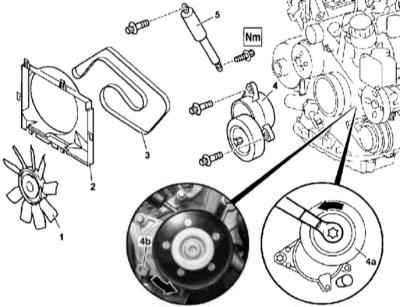

Детали установки автоматического натяжителя ремня привода вспомогательных агрегатов на моделях, оборудованных двигателями серий 112 и 113
|
|
- Детали установки натяжителя ремня привода вспомогательных агрегатов на моделях, оборудованных двигателями серий 112 и 113, показаны наиллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите приводной ремень (3) (см. выше).
- Разверните натяжной ролик (4а) против часовой стрелки и зафиксируйте его при помощи стержня диаметром 5 мм.
- Вывернув самоконтрящийся болт (4b), снимите натяжитель (4) с крышки привода ГРМ.
- Установка производится в обратном порядке.
|
|
М612
Ремень

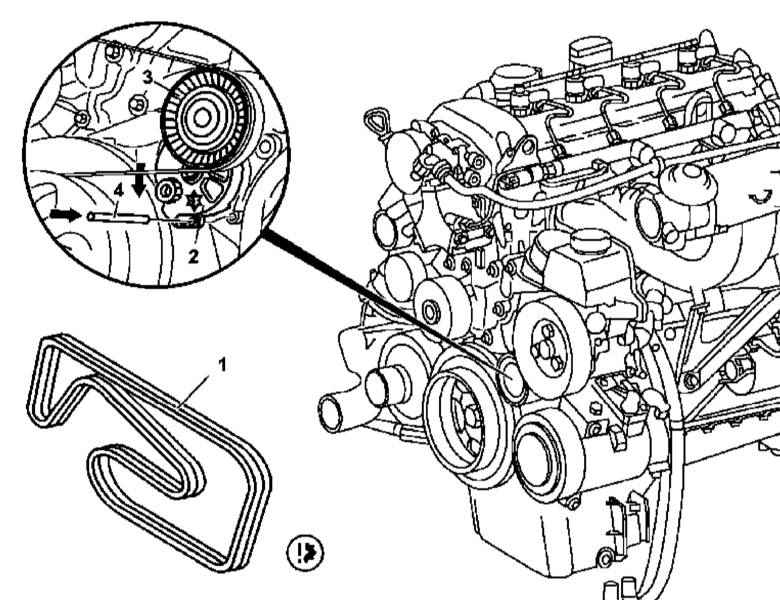

Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателем серии 612
|
|
- Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателем серии 612, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите вентиляторную сборку и ее кожух (см. Главу
Системы охлаждения, отопления и воздушного кондиционера).
- Развернув натяжитель и заблокировав его штифтом (4), ослабьте, затем снимите приводной ремень (1).
- Изучите состояние ремня (см. Главу
Системы питания и выпуска отработавших газов), в случае необходимости произведите его замену.
- Установка производится в обратном порядке.
|
|
М628
Ремень

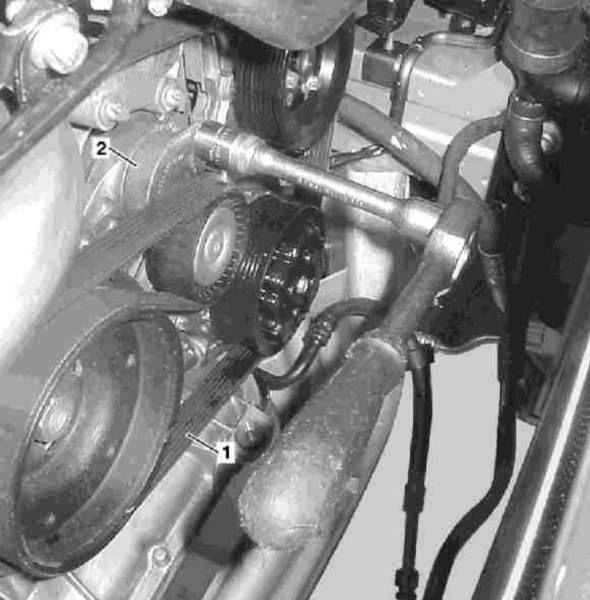

Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателем серии 628
|
|
- Детали установки ремня привода вспомогательных агрегатов на моделях, оборудованных двигателем серии 628, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Поддомкратьте автомобиль и установите его на подпорки.
- Снимите нижнюю секцию шумоизоляции.
- Отсоедините воздушный рукав от нижнего воздуховода.
- Ослабьте ремень (1) и снимите его с двигателя.
- Изучите состояние ремня (см. Главу
Системы питания и выпуска отработавших газов), в случае необходимости произведите его замену.
- Установка производится в обратном порядке.
|
|
Натяжитель

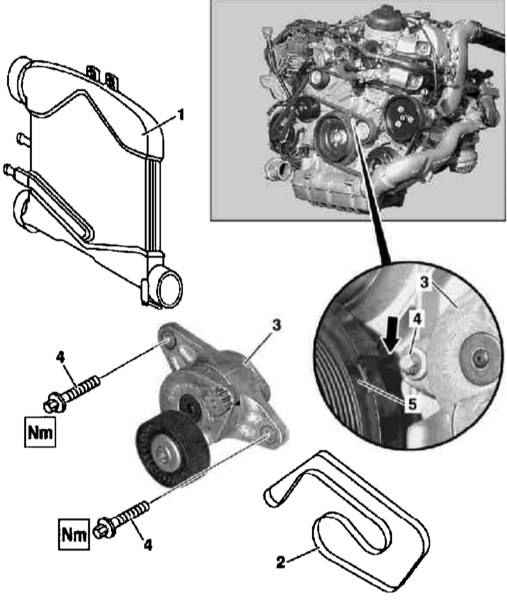

Детали установки автоматического натяжителя ремня привода вспомогательных агрегатов на моделях, оборудованных двигателем серии 628
|
|
- Детали установки натяжителя ремня привода вспомогательных агрегатов на моделях, оборудованных двигателем серии 628, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите приводной ремень (2) (см. выше).
- Проворачивая двигатель в нормальном направлении, выверните винты (4) и снимите натяжитель (3).
- Установка производится в обратном порядке.
|
|
|
