5.2.19. Снятие и установка модуля управления К/В (для моделей 163.113 / 136 / 154 / 172 / 174 по 31.8.01)

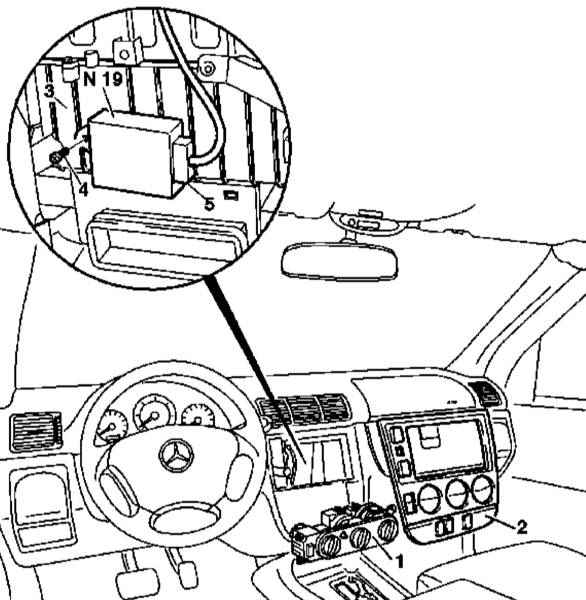

Детали установки модуля управления К/В

1 — Панель управления функционированием систем отопления/вентиляции/кондиционирования воздуха
2 — Облицовочная накладка консольной секции панели приборов
3 — Кожух теплообменника отопителя/испарителя кондиционера воздуха

4 — Болт
5 — Контактный разъем электропроводки
N19 — Модуль управления К/В


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки модуля управления К/В показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Отсоедините отрицательный провод от батареи.
  3. Снимите панель управления (1) (см. Раздел Снятие и установка панели управления функционированием систем отопления/вентиляции/кондиционирования воздуха (для моделей 163.113/136/154/172/174 по 31.8.01)).
  4. Выверните болт (4) крепления модуля управления К/В (N19) на кожухе испарителя (3).
  5. Рассоедините контактный разъем электропроводки (5) модуля управления К/В (N19) и снимите последний с кожуха испарителя (3).
  6. Установка производится в обратном порядке.
  7. Введите охранный код активации радиоприемника.
  8. Произведите очистку памяти модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
