10.4.4. Проверка и регулировка зазора фланца

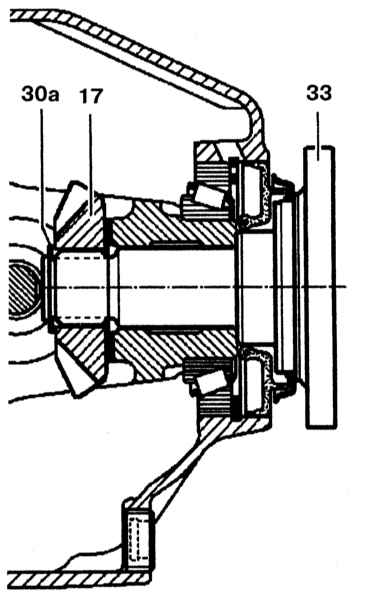

Проверка и регулировка зазора между фланцем 33 и конической шестерней приводного вала 17 с помощью стопорного кольца

Проверьте зазор между фланцем (33) и конической шестерней приводного вала (17). Если необходимо, установите стопорное кольцо (30а) тоньше или толще. Толщина стопорного кольца изменяется от 1.4 мм до 2.7 мм с шагом 0.05 мм. Зазор между фланцем и корпусом дифференциала: 0.03 - 0.3 мм.
