11.11. Снятие и установка выключателя стоп-сигнала

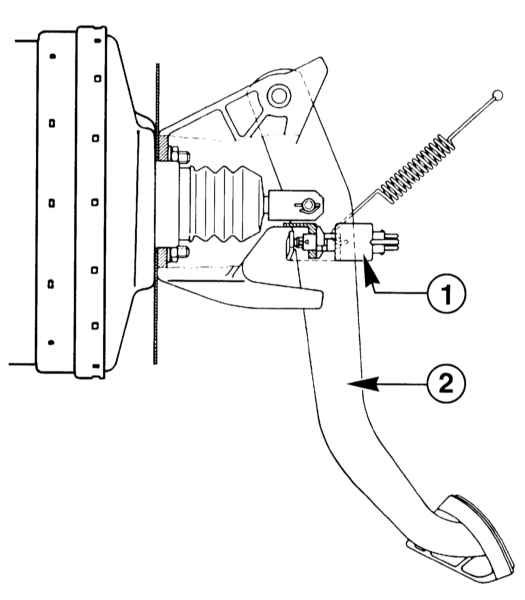

1 — Выключатель стоп-сигнала 2 — Педаль тормоза

Выключатель стоп-сигнала расположен на опоре педали тормоза. Проверьте работу выключателя стоп-сигнала, обратитесь к Разделу Главы 60.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите зажигание.
2. Снимите крышку под панелью приборов со стороны водителя.
3. Рассоедините разъём выключателя стоп-сигнала (1).

4. Вдавите стопор (1), поверните выключатель вправо и выньте его из держателя.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

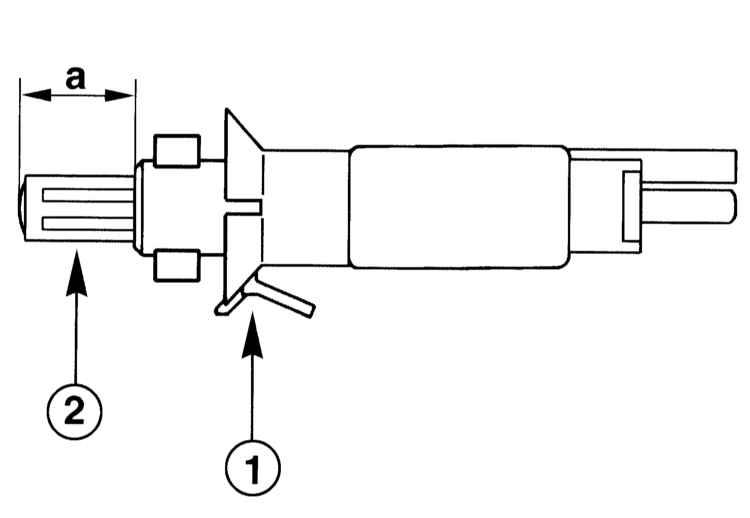

1. Выньте толкатель (2) нового выключателя стоп-сигнала до упора. Таким образом создается максимальная величина хода «а».
2. Полностью вдавите педаль тормоза. Вставьте выключатель и поверните влево настолько, чтобы стопор (1) зафиксировался.
3. Отпустите педаль тормоза. При этом ход толкателя устанавливается сам.
4. Состыкуйте разъём выключателя стоп-сигнала.
5. Проверьте, загорается ли лампа стоп-сигнала при незначительном нажатии на педаль.
6. Установите на место крышку под панелью приборов со стороны водителя, обратитесь к соответствующему разделу.
