12.4.4. Регулировка задних колёс

Регулировка схождения задних колёс

Регулировка схождения задних колёс – производится с помощью эксцентрика

Схождение задних колёс приведено в Спецификациях.

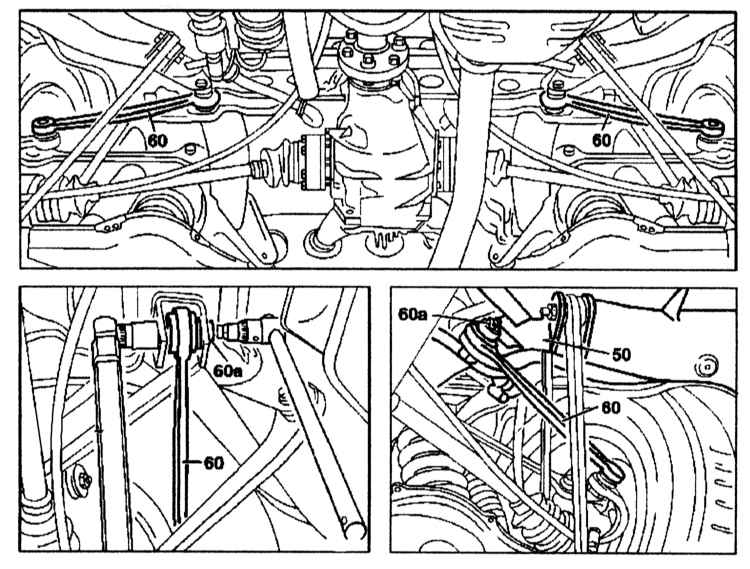

Схождение задних колёс регулируется эксцентриковыми болтами (60а) на левой и правой тягах (60) на опоре задней подвески (50).
