13.1.11. Снятие и установка водосборника

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и установите его вертикально.
2. Снимите правый стеклоочиститель, обратитесь к Разделу Снятие и установка рычага стеклоочистителя ветрового стекла.
3. Снимите крышку над блоком предохранителей с левой стороны в двигательном отсеке. Для этого поверните пластмассовые винты на 1/4 оборота и выньте крышку из направляющей шины.
4. Выньте из держателей на водосборнике провода и шланги.
5. Снимите многофункциональный датчик, если он установлен.

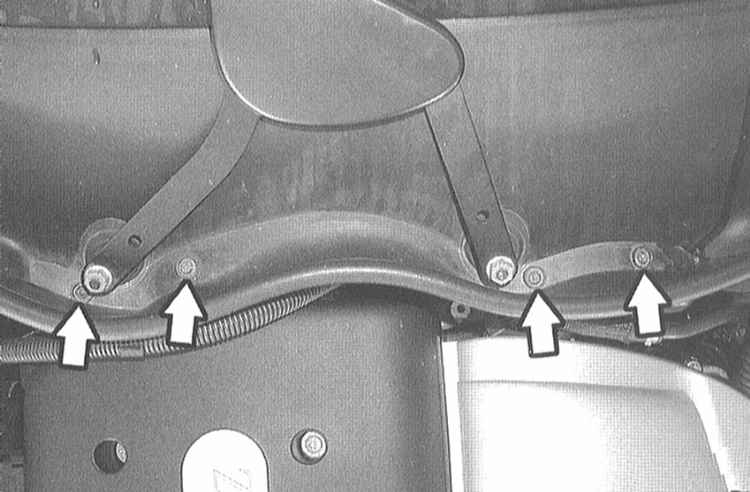

6. Выверните из водосборника 4 болта крепления (стрелки на иллюстрации).

7. Отсоедините водосборник по бокам от ветрового стекла. При необходимости воспользуйтесь специальным инструментом, например, вытяжным крюком 140 589 02 33 00 фирмы MERCEDES, схватив им под рабочей кромкой.

Вытяжной крюк может быть изготовлен самостоятельно, обратитесь к Разделу Снятие и установка приборной доски.
