13.1.8. Снятие и установка жиклёра заднего стекла

Универсал

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте дверь задка и снимите облицовку, обратитесь к Разделу Снятие и установка облицовки двери задка.

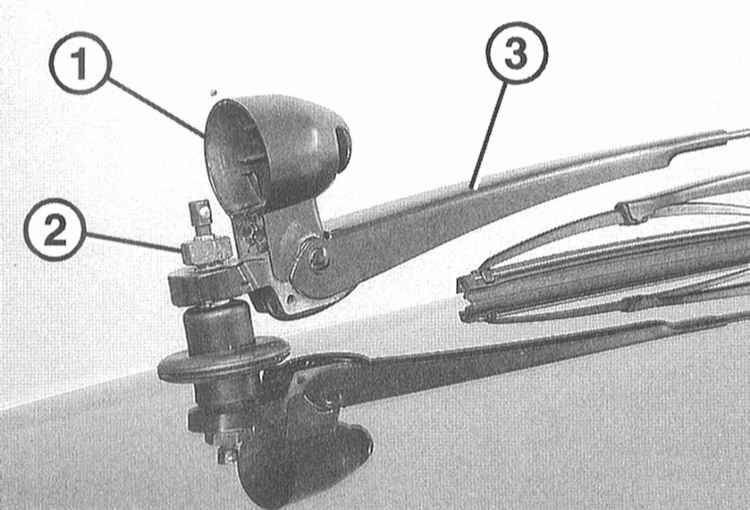

2. Откиньте крышку (1) и снимите жиклёр (2) с помощью щипцов с оси очистителя.

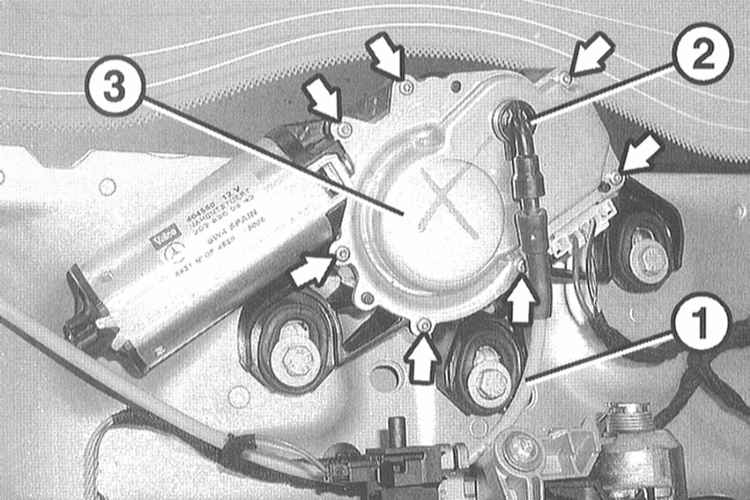

3. Снимите водяной шланг (1) с присоединительного элемента (2) жиклёра.


4. Отверните крышку корпуса (3) электродвигателя очистителя (стрелки на иллюстрации) и снимите крышку с помощью отвёртки.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте присоединительный элемент жиклёра в крышку корпуса и зафиксируйте.
2. Закрепите крышку корпуса. При этом проверьте уплотнение, если необходимо, замените его.
3. Наденьте шланг на присоединительный элемент.
4. Вставьте жиклёр в ось очистителя и закрепите. Наденьте колпачок.
5. Установите облицовку задка, обратитесь к Разделу Снятие и установка облицовки двери задка.
6. Закройте крышку задка, проверьте работу жиклёра и отрегулируйте его, обратитесь к соответствующему разделу.
