13.1.9. Снятие и установка рычага стеклоочистителя ветрового стекла

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смочите ветровое стекло водой.
2. Запустите на короткое время стеклоочиститель и выключите его выключателем. Щётки должны остановится в крайнем положении.
3. Пометьте положение щётки при правильно отрегулированных рычагах на стекле, например, клейкой лентой.
4. Откройте капот.

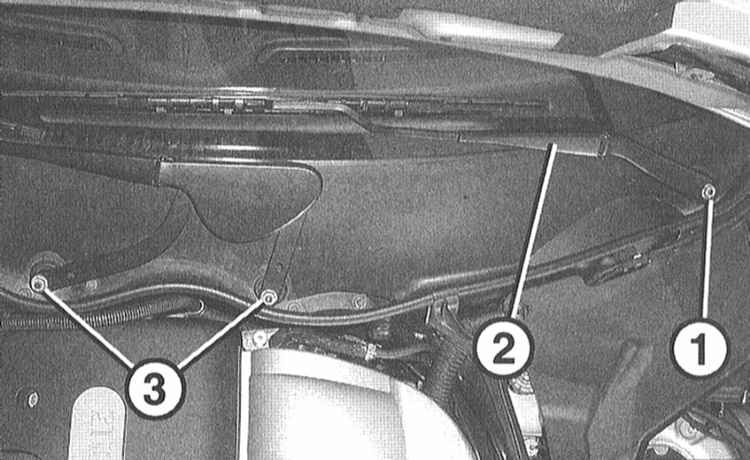

5. Отверните гайку (1) примерно на 2 оборота, но не отворачивайте её. Слегка подвигайте левый рычаг (2) в разные стороны так, чтобы он сошел с оси. Полностью отверните гайку и снимите рычаг с оси.

Если рычаг отделяется тяжело, подведите под него гаечный ключ и осторожно снимите рычаг. Для этой цели можно применять также специальный инструмент для снятия, например, HAZET 1966-05.

6. Отверните 2 гайки (3) и снимите правый рычаг.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Убедитесь, что электродвигатель стеклоочистителя находится в крайнем положении. При необходимости запустите электродвигатель на короткое время и остановите выключателем.
2. Установите рычаги стеклоочистителя на ось и выставьте по отметкам, нанесенным клейкой лентой при снятии.
3. Наверните гайки и затяните их от руки.
4. Ещё раз проверьте крайнее положение рычагов. Для этого закройте капот, смочите стекло водой и на короткое время запустите стеклоочиститель. Рычаги должны вернуться в установленное положение и не должны выходить за пределы стекла при очистке стекла.
5. При необходимости ещё раз отверните гайки и повторите регулировку.
6. Закрепите гайки моментом 20Нм.
