13.2.14. Снятие и установка облицовки стоек А и В

Седан и Универсал

Стойка A

Снятие и установка облицовки стойки A у спортивного Купе выполняется аналогичным образом.


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите окантовку вдоль стойки A.

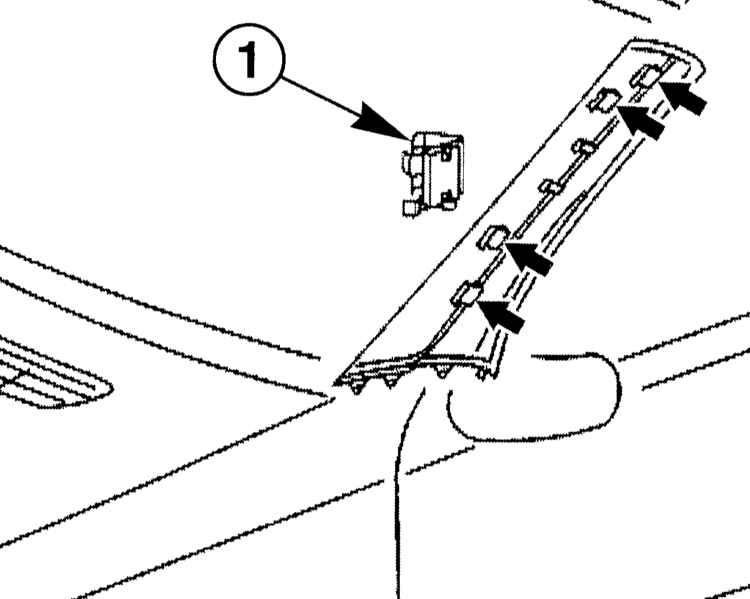

2. Отсоедините с помощью пластмассового клина облицовку на скобах (1) стойки A (стрелки на иллюстрации).

3. Выньте облицовку вверх из направляющей на панели приборов и снимите её.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.


Стойка B

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сдвиньте сиденье вперёд.
2. Отсоедините ремень безопасности у переднего сиденья, как описано в Разделе Снятие и установка переднего сиденья.
3. Снимите окантовку вдоль рамы двери стойки B.

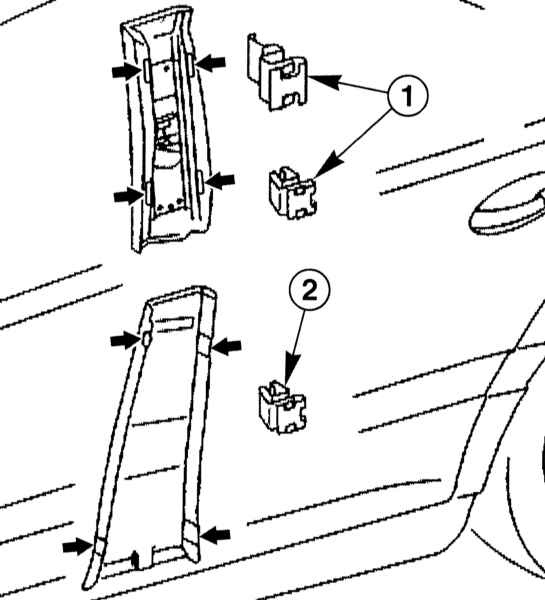

4. Выньте с помощью отвёртки скобы (1) в верхней части стойки B (стрелки на иллюстрации) и выньте верхнюю облицовку из нижней облицовки.

5. Выньте ремень безопасности из верхней облицовки.
6. Отсоедините нижнюю облицовку у скоб (2) (стрелки на иллюстрации) и снимите со стойки B.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте скобы верхней облицовки в стойку B.
2. Установите нижнюю облицовку у стойки B и зафиксируйте её.
3. Проведите ремень безопасности через паз в верхней облицовке.
4. Установите верхнюю облицовку у стойки B и сдвиньте её под нижнюю облицовку.

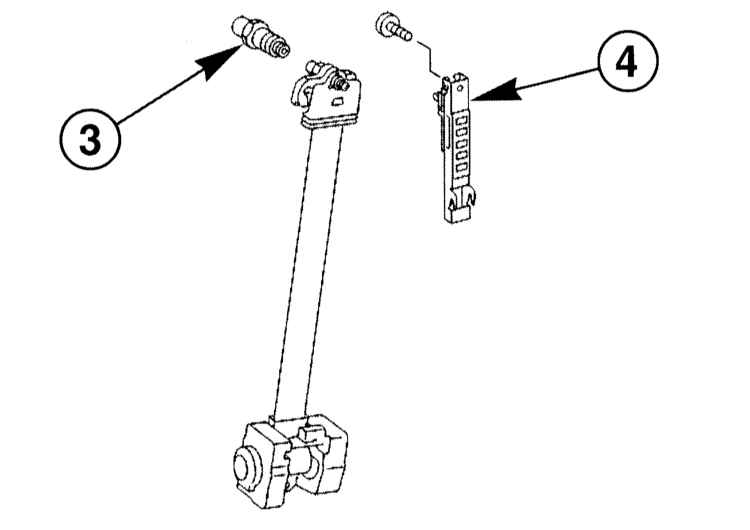

5. Вставьте палец (3) ремня безопасности в опору для прохода ремня.

6. Вставьте стопор (4) в кнопку механизма регулировки ремня по высоте.
7. Зафиксируйте верхнюю облицовку на стойке B.
8. Установите окантовку на раме двери.
9. Проверьте работу механизма регулировки ремня по высоте.
10. Закрепите ремень безопасности моментом 30Нм на переднем сиденье.
