13.2.15. Снятие и установка облицовки стойки C

1. Освободите заднее сиденье и откиньте его вперёд.
2. Отверните болт крепления ремня безопасности под сиденьем.
3. Отсоедините окантовку вдоль стойки C.

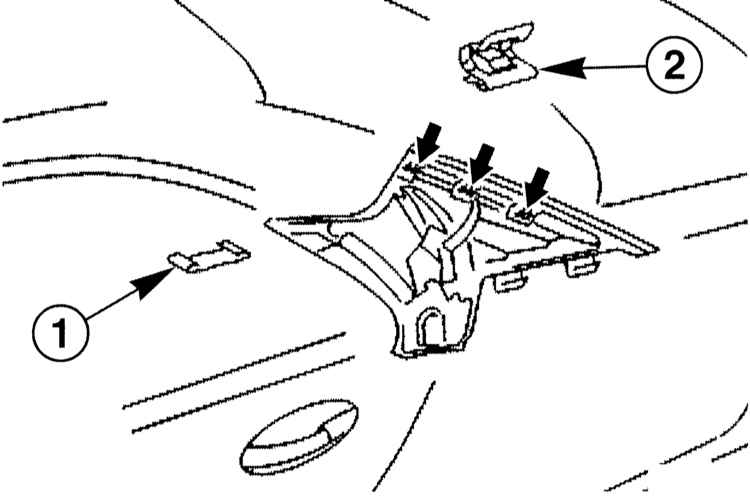

4. Выньте из облицовки SRS-крышку (1) и выверните болт, находящийся под ней.

5. Вставьте пластмассовый клин в зазор между облицовкой стойки C и облицовкой крыши и отсоедините облицовку.
6. Отсоедините облицовку у скоб (2) от стойки C (стрелки на иллюстрации ) и снимите её вперёд из направляющей полки.
7. Проведите ремень безопасности через паз в облицовке.

1. Установка выполняется в последовательности, обратной снятию.
2. Закрепите ремень безопасности под задним сиденьем моментом 30Нм.

1. Освободите заднее сиденье и откиньте его вперёд.
2. Снимите боковую подушку спинки заднего сиденья, как описано в Разделе Снятие и установка заднего сиденья.
3. Снимите окантовку вдоль стойки C.
4. Снимите крышку и отсоедините скобу поворота ремня у стойки C.
5. снимите облицовку в грузовом отсеке, обратитесь к соответствующему разделу.

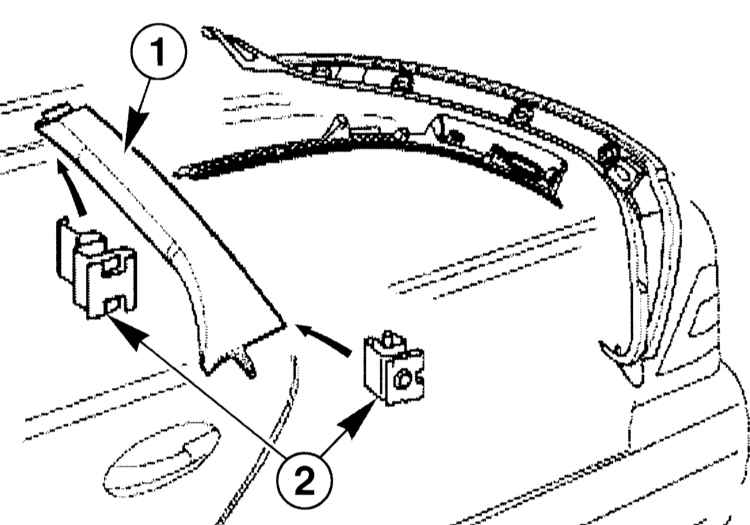

6. Отсоедините облицовку стойки C из держателя скобы (2).

7. Выньте ремень безопасности из направляющей ремня облицовки.

1. Установка выполняется в последовательности, обратной снятию.
2. Закрепите скобу поворота ремня на стойке C моментом 30Нм.
