13.2.8. Снятие и установка крышки верхней части центральной консоли

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите центральный воздушный дефлектор.
3. Снимите крышку рычага переключения/селектора, как описано в Разделе Снятие и установка центральной консоли.
4. Выньте корпус пепельницы из центральной консоли, как описано в Разделе Снятие и установка центральной консоли.

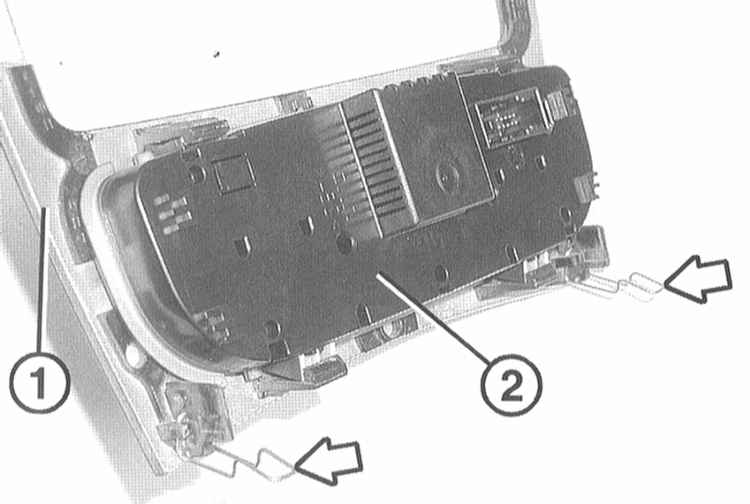

5. Раскройте пружинные скобы (стрелки на иллюстрации) внизу у крышки (1). (2) – блок управления отопителем с обратной стороны крышки.

6. Снимите крышку с верхней части центральной консоли.
7. Рассоедините разъём отопителя и выключателя управления с обратной стороны крышки.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Состыкуйте разъём отопителя и выключателя управления с обратной стороны крышки.

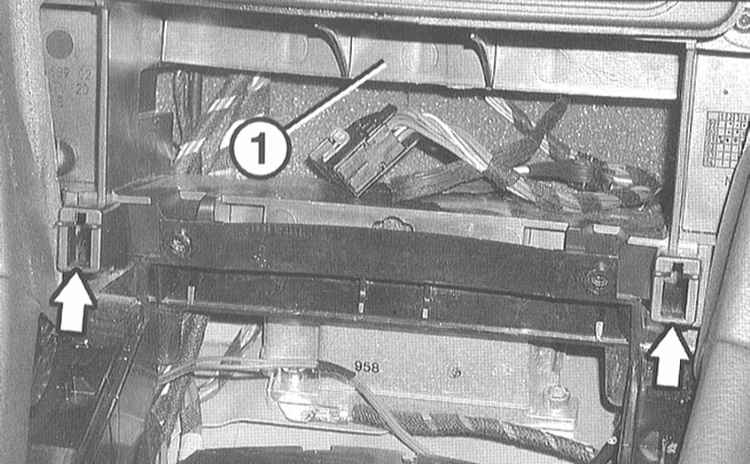

2. Установите крышку в верхней части центральной консоли, введите пружинные скобы внизу в нижней части (стрелки на иллюстрации) консоли (1) и зафиксируйте.

3. Дальнейшая установка выполняется в последовательности, обратной снятию.
4. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.
