14.11. Снятие и установка рассеивателя противотуманной фары

Пластмассовый рассеиватель противотуманной фары может заменяться. Для этого необходимо снять противотуманную фару.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите противотуманную фару, обратитесь к соответствующему разделу.

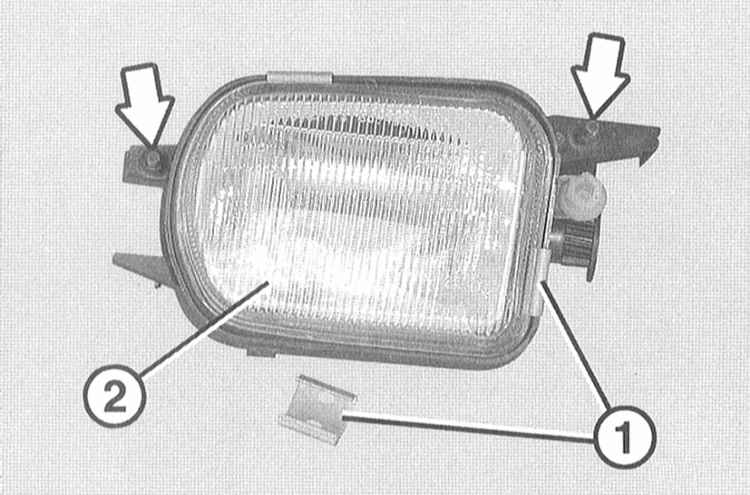

2. Отведите отвёрткой 3 зажимные скобы (1).

3. Снимите рассеиватель (2). Стрелки – направляющие цапфы.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте рассеиватель и резиновую прокладку перед установкой, при необходимости, замените.
2. Установите на место рассеиватель.
3. Зафиксируйте рассеиватель зажимными скобами.
4. Установите на место противотуманную фару, обратитесь к соответствующему разделу.
