14.13. Замена батареи ключа зажигания / пульта дистанционного управления

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

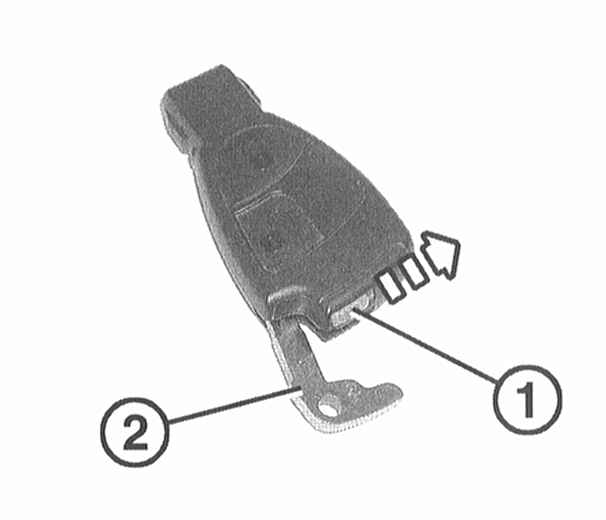

1. Сместите клавишу освобождения (1) по направлению стрелки и выньте аварийный ключ (2) из замка зажигания.

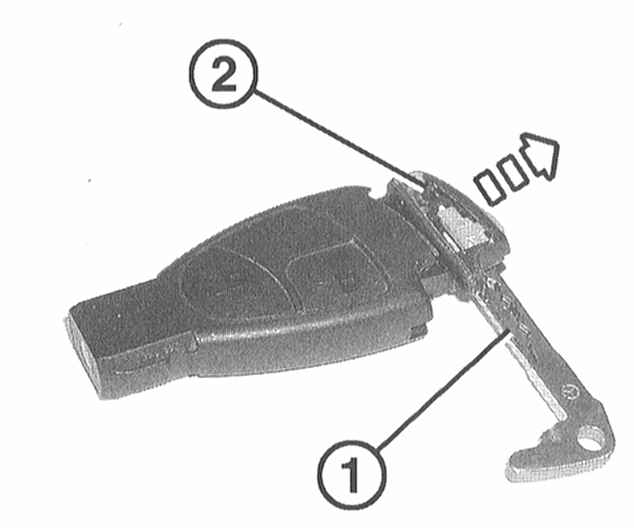

2. Вдавите аварийный ключ (1) в шлиц, вынув при этом секцию батареи (2) по направлению стрелки из ключа зажигания.

3. Вытяните 2 батареи под контактной пружиной и выньте их из держателя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте новые батареи в держатель так, чтобы положительные полюса обеих батарей при установке показывали вверх. Батареи и секция имеют маркировку (+).

Не касайтесь контактных поверхностей батарей пальцами.

2. Вставьте секцию в ключ зажигания и зафиксируйте.
3. Вставьте аварийный ключ в ключ зажигания и зафиксируйте.
