14.15. Снятие и установка электродвигателя очистителя заднего стекла

Универсал

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите рычаг стеклоочистителя, обратитесь к соответствующему разделу.
3. Откройте дверь задка и снимите облицовку, обратитесь к Разделу Снятие и установка облицовки двери задка.

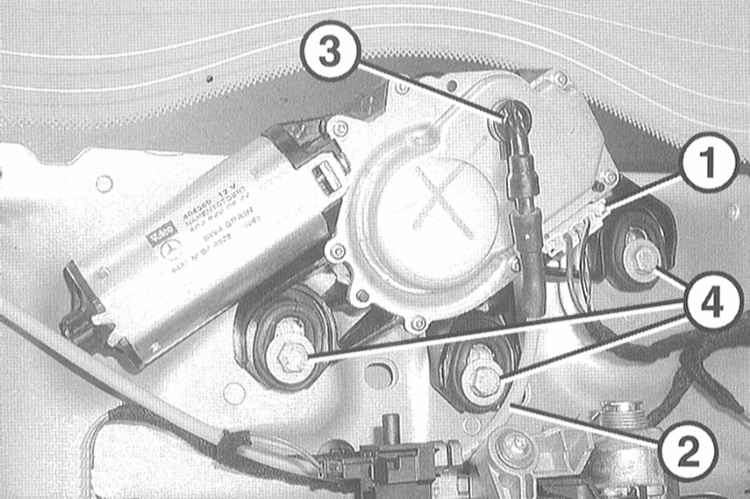

4. Рассоедините разъём (1) электродвигателя стеклоочистителя.

5. Отсоедините водяной шланг от (2) от присоединительного элемента (3) жиклёра.
6. Выверните 3 болта крепления (4) и снимите электродвигатель с крышки задка.

 Предварительно пометьте положение электродвигателя.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Перед установкой проверьте, находится ли электродвигатель стеклоочистителя в крайнем положении. Для этого кратковременно состыкуйте разъём и присоедините кабель массы аккумуляторной батареи. Кратковременно запустите электродвигатель и затем остановите его выключателем так, чтобы электродвигатель остановился в крайнем положении.

1. Закрепите электродвигатель стеклоочистителя на двери задка. При этом обратите внимание на правильное положение резинового уплотнения в месте прохода в заднем стекле.
2. Наденьте водяной шланг на присоединительный элемент.
3. Состыкуйте разъём электродвигателя стеклоочистителя.
4. Установите на место облицовку крышки задка, обратитесь к Разделу Снятие и установка облицовки двери задка.
5. Закройте крышку задка и установите рычаг очистителя, обратитесь к соответствующему разделу.
6. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
7. Проверьте регулировку рычага стеклоочистителя и работу жиклёра стеклоомывателя.
