14.18. Снятие и установка звукового сигнала

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.
2. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

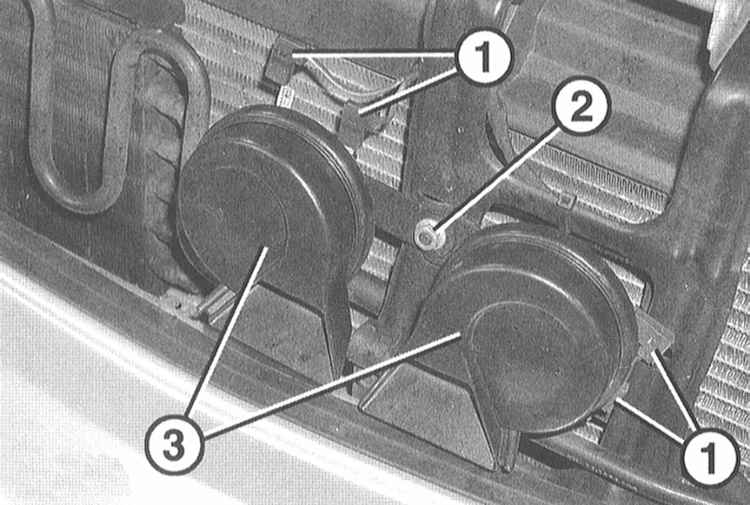

3. Отсоедините электрические контакты (1).

4. Отверните гайку (2).
5. Снимите звуковой сигнал (3).


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите на место звуковой сигнал и закрепите гайкой.
2. Присоедините электрические контакты.
3. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
