4.4. 4-цилиндровые бензиновые двигатели

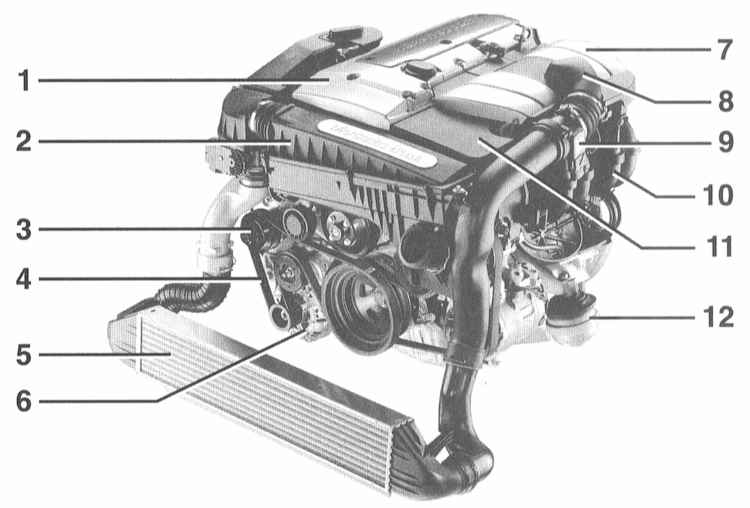

4-цилиндровый бензиновый двигатель 111

1 — Крышка головки цилиндров
2 — Воздушный фильтр
3 — Компрессор
4 — Клиновой ремень
5 — Охладитель нагнетаемого воздуха
6 — Генератор
7 — Крышка двигателя 1, верхняя
8 — Воздухозаборник
9 — Измеритель массы воздуха
10 — Впускной трубопровод
11 — Крышка двигателя 2, верхняя
12 — Опора двигателя

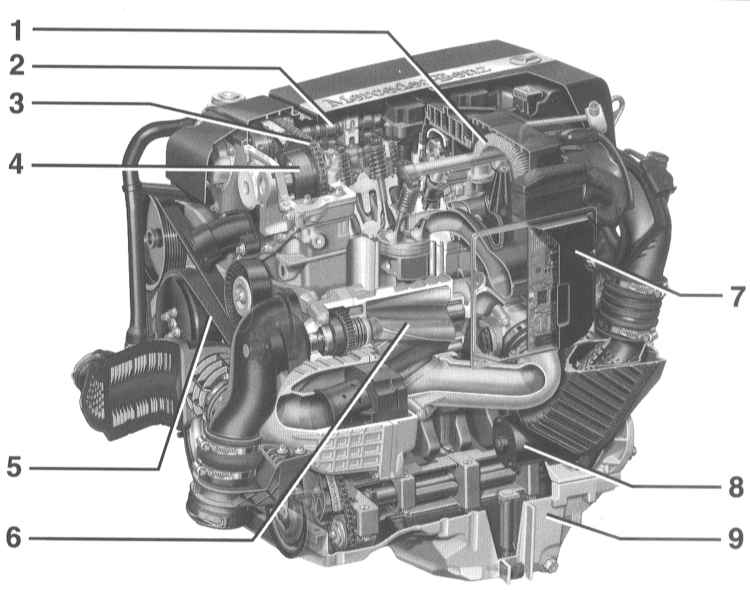

4-цилиндровый бензиновый двигатель 271

1 — Воздушный фильтр
2 — Распределительный вал
3 — Цепь привода механизма распределения
4 — Устройство регулировки распределительного вала
5 — Клиновой ремень
6 — Компрессор

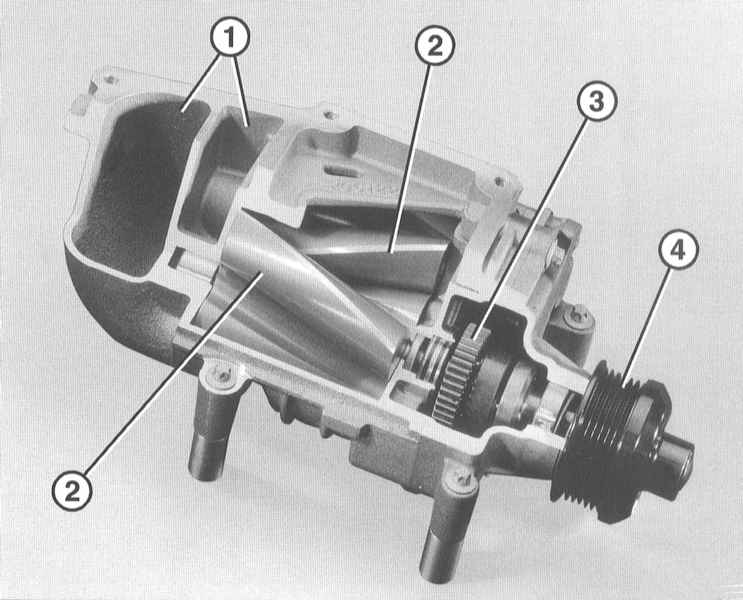

Нагнетатель воздуха (компрессор) с ременным приводом

1 — Воздушные каналы
2 — Ротор
3 — Зубчатое колесо
4 — Шкив привода
