4.6.1. Снятие и установка верхней крышки двигателя

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

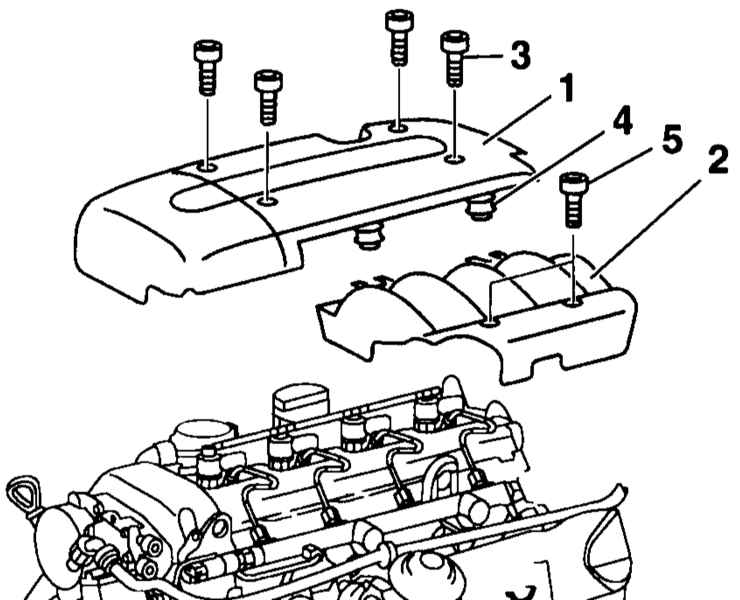

1. Выверните винты крепления (3) и (5).

2. Снимите сбоку крышку (2) распределителя нагнетаемого воздуха.
3. Снимите кожух (1) крышки головки цилиндров. (4) – резиновые втулки.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите верхние крышки двигателя так, чтобы не защемить проводов.
2. Введите планки крышки (2) в резиновые втулки.
3. Закрепите крышки моментом 10Нм.
