5.2.3. Снятие и установка блока управления отопителем и кондиционером

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите крышку верхней части центральной консоли, обратитесь к соответствующему разделу.

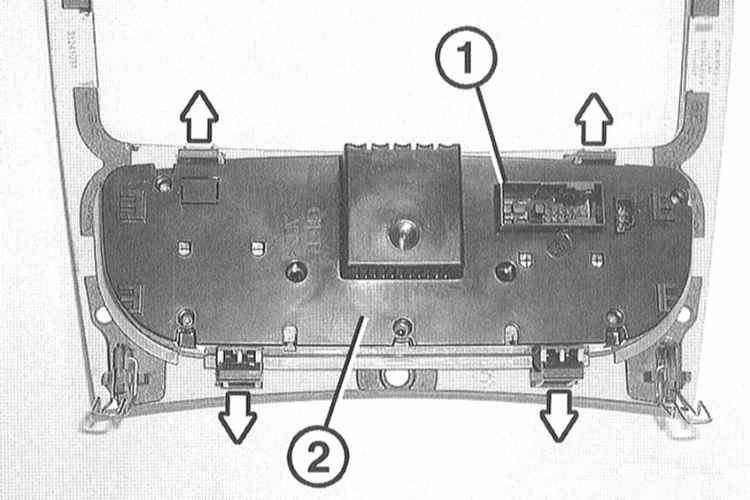

3. Рассоедините разъём (1) с обратной стороны крышки консоли блока управления отопителем и кондиционером (2).

4. Нажмите наружу стопорные лапки и отсоедините блок управления (2) от крышки консоли.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите блок управления на обратной стороне крышки консоли и зафиксируйте.
2. Состыкуйте разъём блока управления.
3. Установите крышку верхней части центральной консоли, обратитесь к соответствующему разделу.
4. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.

При установке нового блока управления необходимо настроить электромоторы привода вентиляционных заслонок на новый блок. Для этой цели применяется диагностический прибор.
