7.1.1. Снятие и установка катушек зажигания

4-цилиндровый бензиновый двигатель

Снятие катушек зажигания 6-цилиндрового бензинового двигателя описано в Разделе Проверка и замена свечей зажигания. Проверка состояния высоковольтных проводов.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

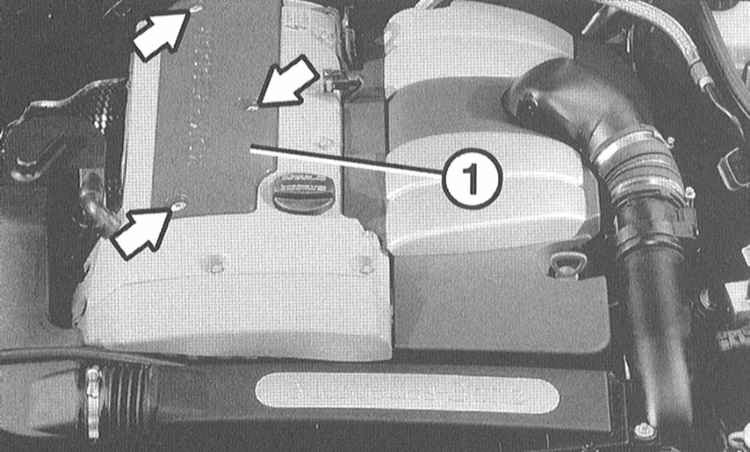

1. Двигатель 111: Отсоедините крышку катушек зажигания (1).

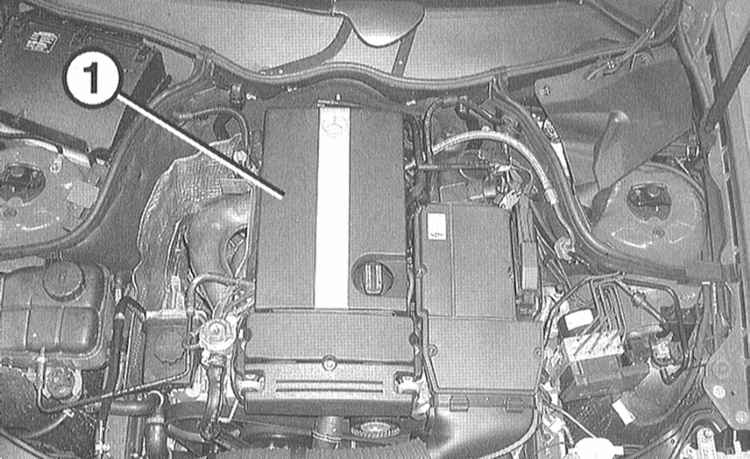

2. Двигатель 271: Снимите верхнюю крышку двигателя (1).

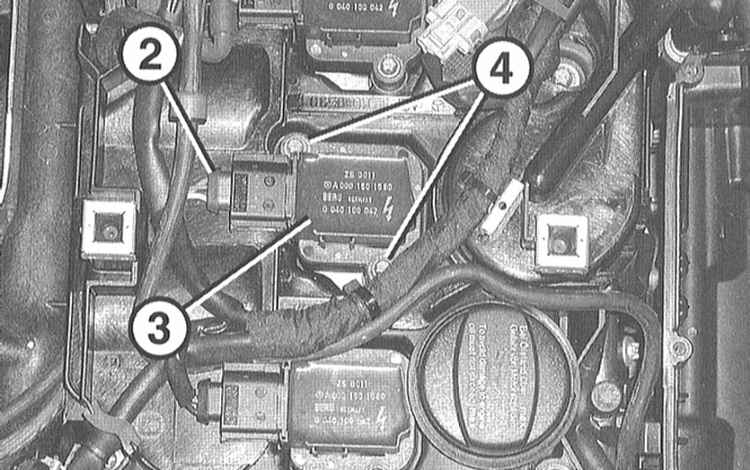

3. Рассоедините разъём (2) катушки зажигания (3).

4. Выверните 2 болта крепления (4) катушки зажигания с помощью ключа Torx 8 мм.

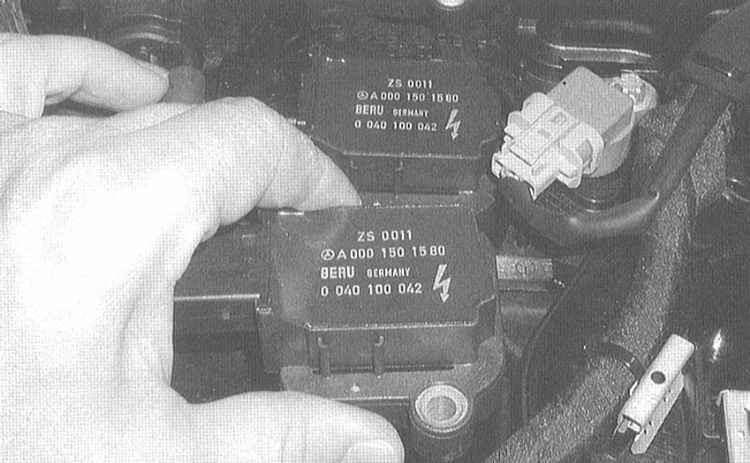

5. Снимите вертикально вверх катушку зажигания. При этом рассоедините разъём от свечи зажигания.

6. Аналогичным образом снимите все катушки зажигания.

Установка

Установка выполняется в последовательности, обратной снятию. Закрепите катушки зажигания моментом 9Нм.
