9.3.16. Разборка и сборка сцепления К1

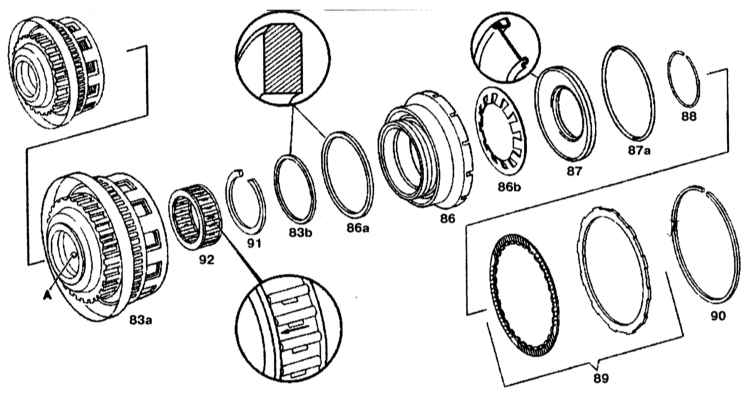

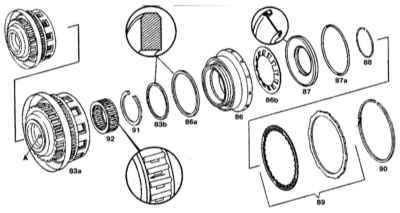

Разборка и сборка сцепления К1

83а — Наружная опора сцепления К1
83b — Уплотнительное кольцо
86 — Поршень
86а — Уплотнительное кольцо поршня
86b — Дисковая пружина
87 — Пружинная пластина
87а — Уплотнительное кольцо пружинной пластины
88, 90 — Стопорные кольца

89 — Блок дисков
91 — Стопорное кольцо муфты свободного хода
92 — Передняя муфта свободного хода
А — Масляный канал для сцепления К1

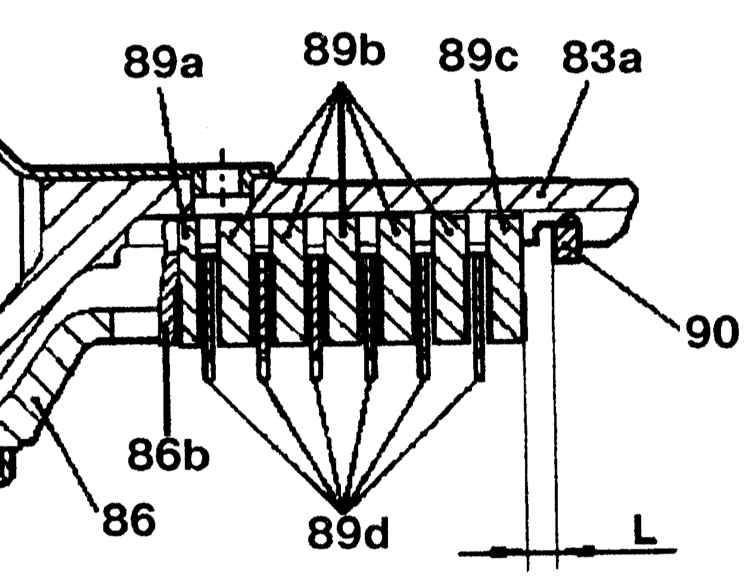

Проверка зазора между стопорным кольцом (90) и наружным диском (89с)


3а — Наружная опора сцепления К1 86 — Поршень 86b — Дисковая пружина 89а — Наружный диск (толщиной 1.8 мм) 89b — Наружный диск (толщиной 3.5 мм/ новая толщина 2.8 мм)	89с — Наружный диск (толщиной 4.0 мм) 89d — Фрикционные диски 90 — Стопорное кольцо «L» — Зазор

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стопорное кольцо (90) с наружной опоры (обратитесь к сопроводительной иллюстрации).
2. Снимите блок дисков (89) с наружной опоры.

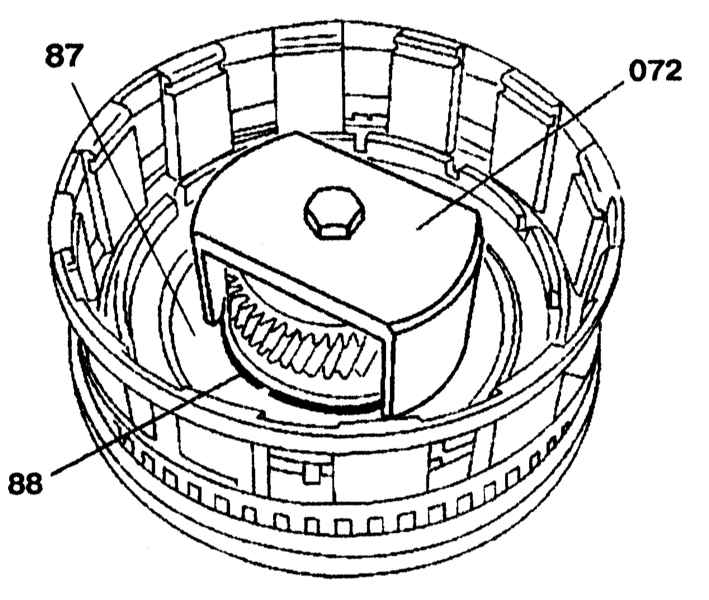

3. Установите съёмник (072) на пружинную пластину (87) и сжимайте её до тех пор, пока стопорное кольцо (88) не освободится.

4. Снимите дисковую пружину (86b) и поршень (86), подав в отверстие А сжатый воздух.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

Сборка проводится в порядке, обратном разборке. Проверьте зазор между стопорным кольцом (90) и наружным диском (89с). Отрегулируйте зазор с помощью стопорного кольца (90). Толщина стопорного кольца: 2.6, 2.9, 3.2, 3.5, 3.8 и 4.1 мм.

Параметры

Зазоры в сцеплении К1, мм
Диск 3

2.70-3.10

Диск 4

3.00-3.40

Диск 5

3.30-3.70

Диск 6

3.60-4.00
