9.3.6. Разборка и сборка плиты переключения передач

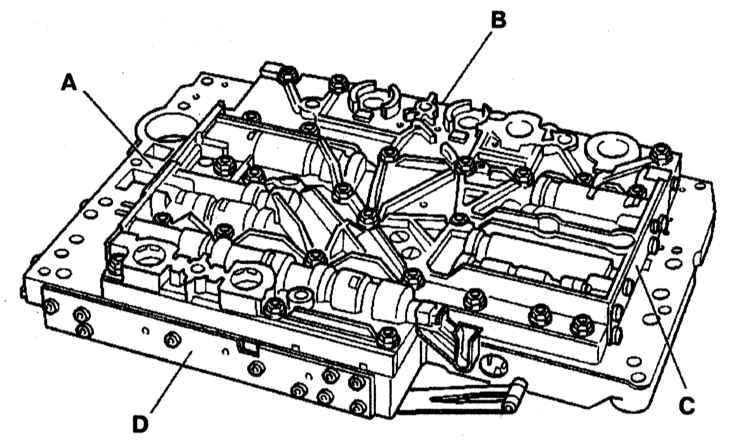

Плита переключения передач

А — Клапан регулировки рабочего давления. Клапан регулировки давления смазки. Клапан регулировки перекрытия при включении 2-3 передач
В — Блок включения 1-2/4-5 передач. Клапан регулировки давления переключения передач
С — Блок включения 3-4 передач
D — Блок включения 2-3 передач
Сцепление блокировки регулировочного клапана. Регулировочный клапан В2

Разборка плиты переключения передач

71 — Болты
72 — Крышка корпуса клапанов
73 — Уплотнительная плита
74 — Корпус клапанов
82 — Фиксатор

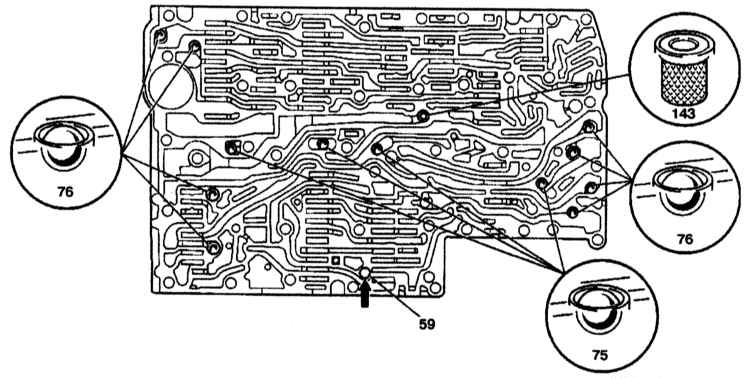

Разборка плиты переключения передач

59 — Направляющий палец
75 — Пластиковые шариковые клапаны
76 — Стальные шариковые клапаны
143 — Центральный фиксатор

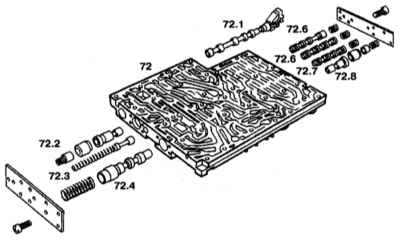

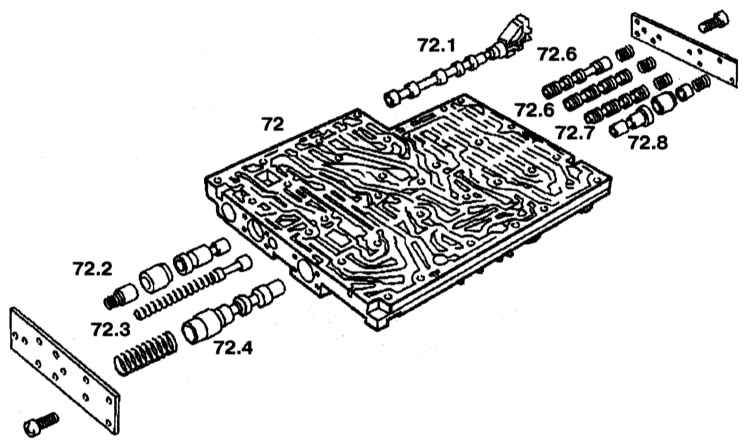

Разборка плиты переключения передач

72 — Корпус клапанов
72.1 — Клапан выбора передачи
72.2 — Клапан регулировки
перекрытия 2-3 передач с втулкой и поршнем
72.3 — Клапан регулировки
давления смазки
72.4 — Клапан регулировки рабочего давления
72.5 — Клапан фиксации включения 3-4 передач
72.6 — Управляющий клапан включения 3-4 передач
72.7 — Клапан переключения давления при включении 3-4 передач
72.8 — Клапан регулировки перекрытия 3-4 передач с втулкой и поршнем

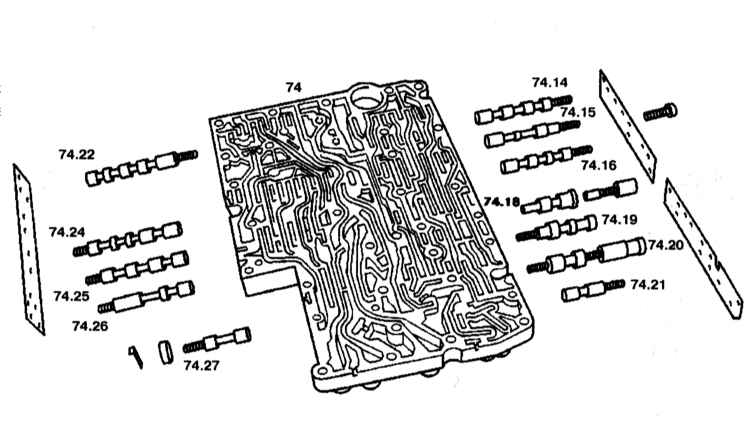

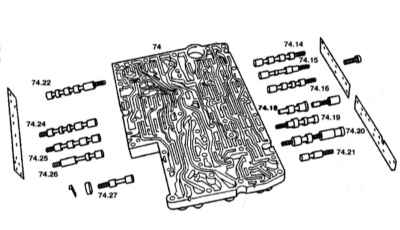

Разборка плиты переключения передач

74 — Корпус клапанов
74.14 — Управляющий клапан включения 1-2/4-5 передач
74.15 — Клапан фиксации включения 1-2/4-5 передач
74.18 — Клапан регулировки перекрытия 1-2/4-5 передач с втулкой и поршнем
74.19 — Клапан регулировки давления переключения передач
74.20 — Клапан регулировки давления регулировочного клапана
74.21 — Клапан регулировки давления переключающего клапана
74.22 — Клапан регулировки блокировки гидротрансформатор
74.24 — Клапан переключения давления при включении 3-4 передач
74.25 — Управляющий клапан включения 2-3 передач
74.26 — Клапан фиксации включения 2-3 передач
74.27 — Клапан переключения В2

Плита переключения передач показана на иллюстрации.

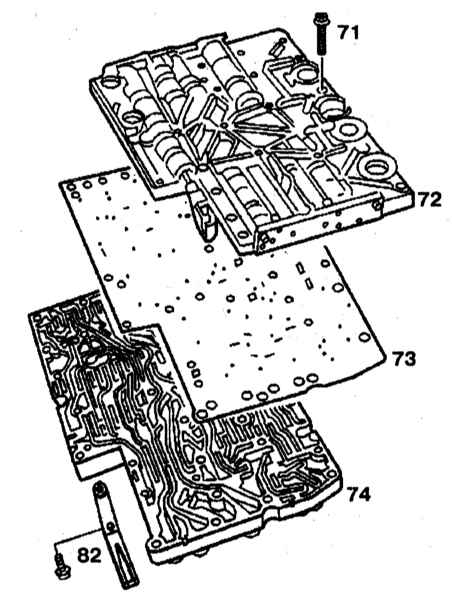

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните фиксаторы (82) (обратитесь к сопроводительной иллюстрации).
2. Отверните болты (71).
3. Снимите крышку корпуса клапанов (72) с корпуса клапанов (74).
4. Снимите уплотнительную плиту (73). Все 12 шариков расположены в корпусе клапанов, четыре (75) из которых - пластиковые, остальные 8 (76) - стальные.
5. Отверните крышки корпуса клапанов. Втулки и поршни регулировочных клапанов 72.2, 72.8 и 74.18 не должны быть перепутаны. Клапан переключения В2 может быть снят и установлен, когда крышка корпуса клапанов снята.


Сборка

Сборка проводится в порядке, обратном разборке. Вставьте направляющий палец (59) в корпус клапанов (стрелка).
