10.11. Снятие и установка педали ножного тормоза

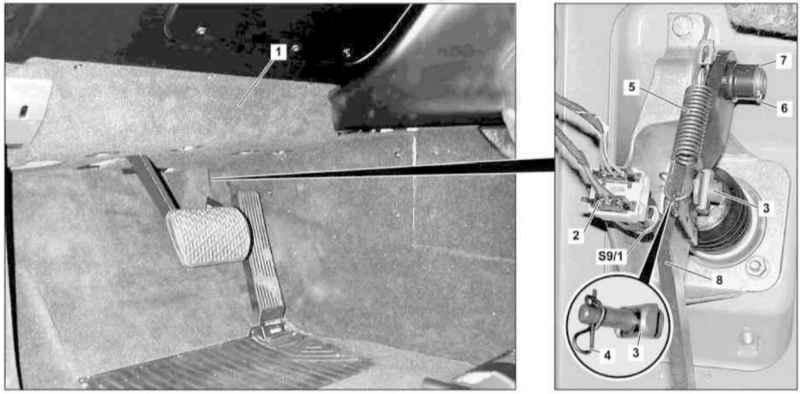

Детали установки педали ножного тормоза


1 — Крышка слева под панелью приборов 2 — Разъем 3 — Штифт крепления толкателя ГТЦ 4 — Шплинт 5 — Пружина	6 — Стопорное кольцо 7 — Дистанционные шайбы 8 — Педаль S9/1 — Датчик-выключатель стоп-сигналов

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите крышку (1) слева под панелью приборов.
Рассоедините разъем (2) электропроводки и снимите датчик-выключатель стоп-сигналов (S9/1).
Снимите шплинт (4) и извлеките штифт крепления к рычагу педали (8) толкателя (3) ГТЦ.
Отсоедините пружину (5).
Снимите стопорное кольцо (6).
Снимите дистанционную шайбу (7) и извлеките осевую втулку.
Снимите педаль ножного тормоза (8).
Установка производится в обратном порядке.
