10.12. Снятие и установка рычага взведения стояночного тормоза с несущей скобой

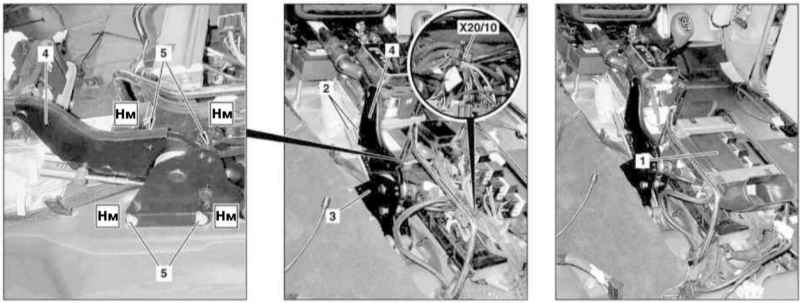

Детали установки рычага стояночного тормоза


1 — Вентиляционный воздуховод 2 — Регулировочные гайки 3 — Скоба	4 — Рычаг стояночного тормоза 5 — Гайка Х20/10 — Разъем электропроводки

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите центральную консоль (см. Главу Кузов).
Снимите вентиляционный воздуховод (1).
Рассоедините разъем электропроводки (Х20/10).
Отверните обе регулировочных гайки (2).
Отдайте гайку (5) и снимите рычаг стояночного тормоза (4) в сборе с несущей скобой (3).
Установка производится в обратном порядке.
В заключение отрегулируйте привод стояночного тормоза с применением динамометра (см. Раздел Регулировка привода стояночного тормоза).
